| 品牌 : | 永一 | 型号 : | A21F-16P |
| 阀瓣开启高度 : | 微启式安全阀 | 结构形式 : | 弹簧式 |
| 加工定制 : | 是 | 连接形式 : | 螺纹 |
| 材质 : | 不锈钢 | 公称通径 : | DN15-80 |
| 适用介质 : | 各种高腐蚀化学介质 | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 配件 |
| 形态 : | 针式 | 压力环境 : | 常压 |
| 类型(通道位置) : | 直角式 | 阀体构造 : | 封闭式 |
一、产品描述

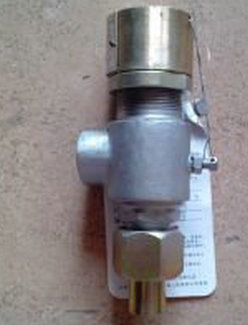

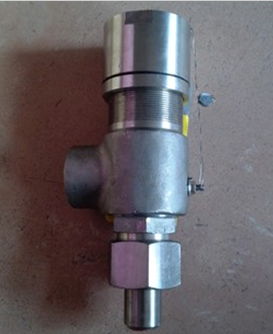

弹簧式不锈钢安全阀 型号A21F-16P系列是在一种安全设备这种安全阀一般厂家生产的口径 为DN50mm，只适用于小口径管道上，但是小口径螺纹安全阀用量是比较多的，无需借助任何外力来进行启闭的一种阀门，通过我们设定的整定压力值，当压力超过我们的整定压力值后，安全阀会自动开启，释放压力，释放带整定压力以下的时候，安全阀会自动关闭。弹簧式安全阀它是一种利用弹簧的弹性，来对压力进行控制的一种保护管道安全的阀门，不锈钢安全阀也是我们一种常用性的安全阀，具有轻便、结构简单、拆装方便，弹簧式安全阀还分两种，一种为弹簧全启式安全阀和弹簧微启式安全阀。
弹簧微启式安全阀阀瓣开启高度为安全阀阀喉的四十分之一至二十分之一，一般用于介质为液体用的多。
二、弹簧式不锈钢安全阀 型号A21F-16P系列零部件材料
序号 |
零件名称 |
材料 |
|
A21W/Y-P |
A21 W/Y-R |
||
1 |
管接头 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
2 |
管接头螺母 |
2Cr13 |
1Cr18Ni9Ti |
3 |
阀座 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
4 |
阀体 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
5 |
阀瓣 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
6 |
弹簧座 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
7 |
弹簧 |
50CrVA包覆氟塑料 |
50CrVA包覆氟塑料 |
8 |
锁紧螺母 |
ZG230-450 |
1Cr18Ni9Ti |
9 |
弹簧导向垫 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
10 |
调节螺母 |
2Cr13 |
1Cr18Ni12Mo2Ti |
密封面材料 |
"Y"型栈焊Co基硬质合金, "W"型为阀门本体 |
||
三、弹簧式不锈钢安全阀 型号A21F-16P系列连接尺寸
公称压力 PN(Mpa) |
公称通径 DN(mm) |
尺寸(mm) |
||||||||
do |
d |
Do |
M |
d1 |
D1 |
L |
L1 |
H | ||
1.6-4.0 |
15 |
12 |
15 |
20 |
M27×1.5 |
G1/2" |
30 |
35 |
76 |
66 |
20 |
15 |
20 |
25 |
M33×1.5 |
G3/4" |
35 |
40 |
87 |
68 |
|
25 |
19 |
25 |
31 |
M39×1.5 |
G1" |
40 |
50 |
100 |
105 |
|
6.4-10.0 |
15 |
10 |
15 |
25 |
M39×1.5 |
G1" |
44 |
50 |
100 |
66 |
20 |
10 |
20 |
31 |
M39×1.5 |
G1" |
44 |
50 |
100 |
68 |
|
25 |
12 |
25 |
31 |
M39×1.5 |
G1" |
44 |
50 |
100 |
105 |
|
16.0 |
15 |
8 |
20 |
/ |
M24×2 |
G1" |
44 |
50 |
100 |
261 |
20 |
8 |
25 |
/ |
M33×2 |
G1" |
44 |
50 |
100 |
261 |
|
25 |
8 |
28 |
/ |
M36×2 |
G1" |
44 |
50 |
100 |
285 |
|
