品牌:精工/北高等
起订:1台
| 品牌 : | 精工/北高等 | 型号 : | Q41F/Q41B-16C |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | DN15-300 |
| 适用介质 : | 压力环境 : | 常压 | |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 用途 : | 锁闭 |
| 类型(通道位置) : | 直通式 | 作用对象 : | 氧气 |

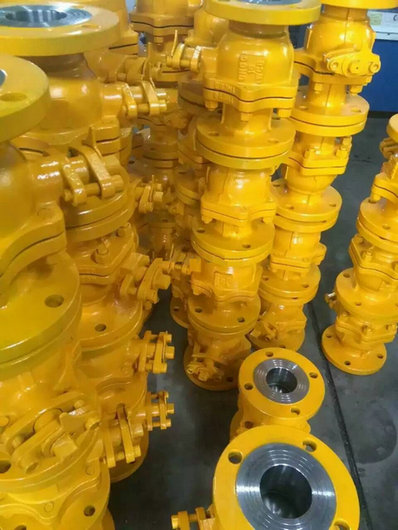

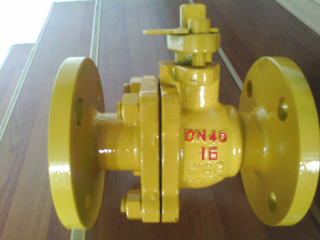

一、产品介绍：
氨用球阀、 球阀,上海精工 专用法兰球阀 型号Q41B/Q41F-16C专为 、 、燃气的管路或装置设计。填料采用聚四氟乙烯，密封可靠、 物外漏。密封副材料采用聚四氟乙烯或尼龙对阀体本体材料，为软密封，密封可靠。 专用球阀适用于 管路系统，作为启闭装置，也适用于其他气体温度80的管路。
二、氨用球阀特点：
1，具有 低的流阻（实际上为零）。
2，因在工作时不会卡住（在无润滑剂时），故能可靠地应用与腐蚀性介质和低沸点液体中。
3，阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
4，在全开和全闭时，球体和阀座的密封面与介质隔离，因此高速通过阀门的介质不会引起密封面的侵蚀
5，由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
6，阀杆密封可靠，由于阀杆只作反转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
三、 球阀性能规范:
公称压力PN（MPa）:1.6-4.0
试验压力PS（MPa）:2.5-6.4
适用介质: 、 、燃气
适用温度：-40
+80
主要零件材料：
阀体、阀盖：铸钢、不锈钢
阀杆：碳钢，不锈钢
密封圈、填料：聚四氟乙烯
四、氨用球阀、 球阀,上海精工 专用法兰球阀 型号Q41B/Q41F-16C的使用方法：
1、按使用要求的不同， 减压阀有许多规格。 高进口压力大多为， 低进口压力不小于出口压力的2.5倍。出口压力规格较多，一般为， 高出口压力为。
2、安装氨用球阀时应确定其连接规格是否与和使用系统的接头相一致。氨用球阀采用半球面连接，靠旋紧螺母使二者完全吻合。因此，在使用时应保持两个半球面的光洁，以确保良好的气密效果。安装前可用高压气体吹除灰尘。必要时也可用聚四氟乙烯等材料作垫圈。
3、氨用球阀应严禁接触油脂，以免发生火警事故。
4、停止工作时，应将减压阀中余气放净，然后拧松调节螺杆以免弹性元件长久受压变形。
5、氨用球阀应避免撞击振动，不可与腐蚀性物质相接触。
五、氨用球阀、 球阀,上海精工 专用法兰球阀 型号Q41B/Q41F-16C安装尺寸表
公称通径 |
尺 寸(mm) |
执 行 器 型 号 |
||||||||||||||
1.6MPa |
2.5MPa |
4.0MPa |
||||||||||||||
L |
D |
D1 |
b |
Z-фD |
L |
D |
D1 |
b |
Z-фD |
L |
D |
D1 |
b |
Z-фD |
可选配DA/SR、QGSY、 |
|
15 |
130 |
95 |
65 |
14 |
4-14 |
130 |
95 |
65 |
16 |
4-14 |
130 |
130 |
65 |
16 |
4-14 |
|
20 |
140 |
105 |
75 |
14 |
4-14 |
140 |
105 |
75 |
16 |
4-14 |
140 |
150 |
75 |
16 |
4-14 |
|
25 |
150 |
115 |
85 |
14 |
4-14 |
150 |
115 |
85 |
16 |
4-14 |
150 |
160 |
85 |
16 |
4-14 |
|
32 |
165 |
135 |
100 |
16 |
4-18 |
165 |
135 |
100 |
18 |
4-18 |
180 |
180 |
100 |
18 |
4-18 |
|
40 |
180 |
145 |
110 |
16 |
4-18 |
180 |
145 |
110 |
18 |
4-18 |
200 |
200 |
110 |
18 |
4-18 |
|
50 |
200 |
160 |
125 |
16 |
4-18 |
200 |
160 |
125 |
20 |
4-18 |
220 |
230 |
125 |
20 |
4-18 |
|
65 |
220 |
180 |
145 |
18 |
4-18 |
220 |
180 |
145 |
22 |
8-18 |
250 |
290 |
145 |
22 |
8-18 |
|
80 |
250 |
195 |
160 |
20 |
8-18 |
250 |
195 |
160 |
22 |
8-18 |
280 |
310 |
160 |
22 |
8-18 |
|
100 |
280 |
215 |
180 |
20 |
8-18 |
380 |
230 |
190 |
24 |
8-23 |
320 |
350 |
190 |
24 |
8-23 |
|
125 |
320 |
245 |
210 |
22 |
8-18 |
320 |
270 |
220 |
28 |
8-25 |
400 |
270 |
220 |
28 |
8-25 |
|
150 |
360 |
280 |
240 |
24 |
8-23 |
360 |
300 |
250 |
30 |
8-25 |
400 |
300 |
250 |
30 |
8-25 |
|
200 |
400 |
335 |
295 |
28 |
12-23 |
400 |
360 |
310 |
34 |
12-25 |
550 |
375 |
320 |
38 |
12-30 |
|
