| 品牌 : | 盛恩 | 型号 : | LDF |
| 加工定制 : | 是 | 材质 : | 不锈钢 |
| 连接形式 : | 法兰 | 公称通径 : | 0mm |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 驱动方式 : | 电磁 | 用途 : | 流量控制 |
|
一、概 述
LDF型两段关闭阀是一种两段式关闭阀门。 段关闭为快速关闭， 段关闭为慢关闭。它安装在调速器主配阀与水轮机导叶接力器之间的油路上，通过控制接力器的关闭速度，防止水锤事故，确保水轮发电机组安全可靠运行。
本品在传统产品基础上对密封和 段关闭节流装置进行了改进，使其密封性更好，慢关闭调整更方便。
二、工作原理

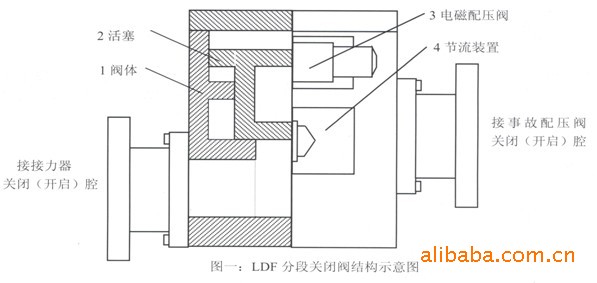

LDF分段关闭阀体、活塞、节流装置等组成（参见图一）。当机组需要停机时，调速器主配阀操作导叶接力器开始进入关机工况，导叶关闭到某一开度（主令控制器上的拐点位置），LDF两段关闭阀上电磁换向阀3得电动作，此时两段关闭阀活塞2上腔接压力油，下腔接回油，活塞2在差压作用下迅速向下运动实现 段关闭，两段关闭阀的主要油路被切断，导叶接力器开启腔的回油只能经同节流装置4流向机组的回油箱，由于节流阀过流孔较小，接力器开启腔便形成背压，接力器关闭腔与开启腔之间的差压减少，导水机构的关闭速度减慢，机组进入 段关闭即慢关闭。慢关闭时间根据调保计算结果调节节流装置4的开度确定。
三、技术参数
额定压力：2.5MPa 4.0MPa 6.4MPa
电源电压：220VDC 110VDC 220VAC
连接方式：法兰连接，法兰标准：GB9119-2000
环境温度：545
四、外形、尺寸
|
五、选型说明
|
