品牌:中思
起订:1台
| 品牌 : | 中思 | 型号 : | DW89nc |
| 加工定制 : | 是 | 外形尺寸 : | 3000*700*1030mm |
| 重量 : | 4t | 种类 : | 弯管机 |
| 别名 : | 折弯机 | 用途 : | 管类成型设备 |
| 电动机功率 : | 11kw |

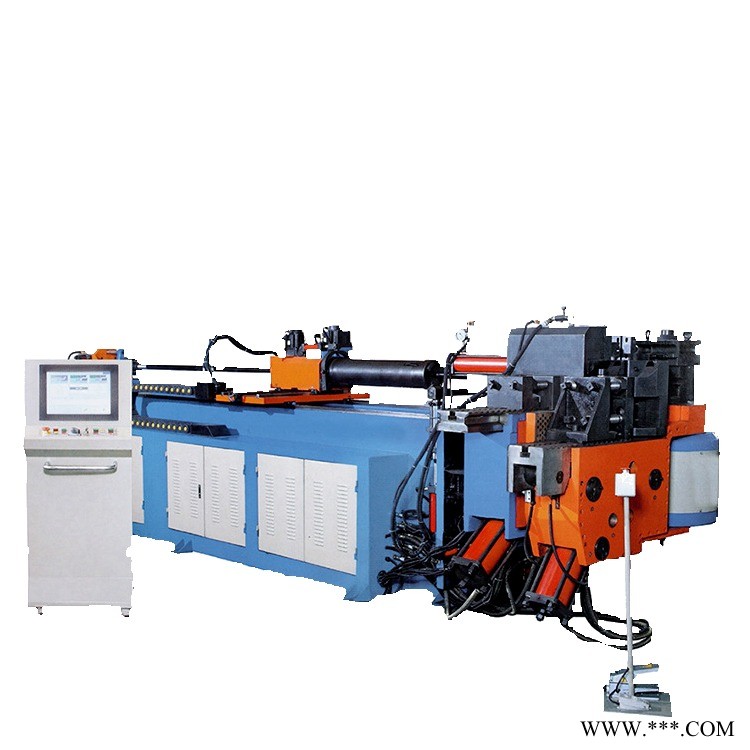

半自动2D平面液压弯管机
主要用于各行业管材绕弯成型；配合模具设计，对于各类金属管材具有功能多、结构合理、操作简单等诸多优点。
本机器除了具备弯管功能外，还可根据弯管工艺需要，将弯管机设计成不同形状专用折弯设备，相对于数控弯管设备而言具有价格便宜，使用方便的特点，在国内管材加工工艺设备市场占据主导产品位置。
弯管能力：管径5-219mm
具备了 率，批量化生产及低成本的高性价比高的优势，应用在家俱制造业所需的零件及管件、健康运动器材、医疗器材等产业的零配件制造。
半自动全液压弯管机性能特点
l 采用一体式机身，结构坚固稳定;
l 机头整体为球墨铸铁（QT500-7）一次性浇铸，坚固耐用;
l 控制系统采用微电脑NC控制，电气元件均选用世界知名品牌;
l 液晶荧屏中文显示（其它语言可定制），触点式按钮，操作方便;
l 移动式脚踏开关具有启动和急停功能;
l 可根据需要设定有芯弯管和无芯弯管;
l 记忆容量可储存40组弯管档案数据;
l 液压控制弯管精度±0.5°;
l 具有断电记忆功能，数据可保存;
l 弯管角度补偿功能，达到精度弯曲角度
l 可设定手动、半自动、全自动操作;
l 对工件有记数功能;
l 有自动侦测错误或机器故障功能，并在荧屏上显示，便于操作者排除;
l 配备油温循环水冷却装置;
l 弯管方向顺时针（根据需要可选购反弯机）;
NC技术参数一
项目参数型号 | DW-38NC | DW-50NC | DW-63NC | DW-75NC | DW-89NC |
| |
弯管能力 | 铁管 | Φ38×2.0t | Φ50×2.5t | Φ63×3.5t | Φ75×4.0t | Φ89×6.0t |
|
不锈钢管 | Φ32×1.8t | Φ45×2.0t | Φ50×2.0t | Φ65×2.5t | Φ76×3.0t |
| |
方管 | 32×1.8t | 32×1.8t | 50×2.5t | 63×3.0t | 65×3.5t |
| |
弯曲半径(mm) | 200 | 250 | 300 | 350 | 400 |
| |
弯曲角度(°) | 190° | 190° | 190° | 190° | 190° |
| |
有效穿芯距离(mm) | 1800 | 2200 | 2500 | 3500 | 4000 |
| |
弯曲精度(°) | ±0.1 | ±0.1 | ±0.1DW89nc | ±0.1 | ±0.1 |
| |
弯曲速度(°/Sec.) | 150 | 150 | 100 | 90 | 80 |
| |
弯管方式 | 液压驱动 | 液压驱动 | |||||
油泵电机功率(KW) | 4 | 5.5 | 7.5 | 7.5 | 11 | ||
液压压力(Mpa) | 12 | 12 | 12 | 14 | 16 | ||
外型尺寸(L×W×H)m | 2.4×0.8×1.2 | 2.9×0.9×1.2 | 3.3×0.9×1.3 | 4.6×1.3×1.3 | 5.2×1.3×1.4 | ||
机器重量(KG) | 750 | 1200 | 1400 | 3000 | 3900 | ||
NC技术参数二
项目参数型号 | DW-100NC | DW-114NC | DW-130NC | DW-168NC | DW-215NC |
| |
弯管能力 | 铁管 | Φ100×6.0t | Φ114×8.0t | Φ130×10t | Φ168×14t | Φ215×20t |
|
不锈钢管 | Φ90×3.0t | Φ100×3.5t | Φ114×4.0t | Φ133×4.5t | Φ168×10t |
| |
方管 | 85×3.5t | 100×3.5t | 125×3.5t | 150×8.0t | 180×10.0t |
| |
弯曲半径(mm) | 450 | 450 | 500 | 650 | 800 |
| |
弯曲角度(°) | 190° | 190° | 190° | 190° | 190° |
| |
有效穿芯距离(mm) | 4500 | 5000 | 5500 | 6500 | 7500 |
| |
弯曲精度(°) | ±0.15 | ±0.15 | ±0.15 | ±0.15 | ±0.15 |
| |
弯曲速度(°/Sec.) | 50 | 50 | 30 | 15 | 15 |
| |
弯管方式 | 液压驱动 | 液压驱动 | |||||
油泵电机功率(KW) | 15 | 22 | 22 | 30 | 30 | ||
液压压力(Mpa) | 16 | 16 | 17 | 17 | 17 | ||
外型尺寸(L×W×H)m | 5.4×1.4×1.4 | 5.8×1.8×1.5 | 6.5×1.9×1.5 | 7.8×2.0×1.8 | 8.5×2.2×2.2 | ||
机器重量(KG) | 4200 | 5800 | 7500 | 9500 | 12000 | ||
一.原理介绍：
本机由主传动机构、芯棒机构、顶料机构、夹料机构、小车送料装置、伺服转角装置、电气系统及液压系统等主要部分组成。工作时，由电动机带动油泵旋转，供给压力油，并由触摸屏设置参数，微电脑（PLC）发出指令，控制各电磁阀的开启、关闭，使各油缸按一定顺序和规律动作，以达到高精度弯制空间立体管的目的。
二.机械主要功能：
1程式编写及输入均直接在人机对话式触控屏幕上进行，所有讯息说明均可自行选择以中文显示。
2程式和资料有密码保护功能。
3转角和送料为电机伺服控制。
4机械控制系统有加工计数功能及故障自诊功能。
5机械具有安全防护和急停保护功能。
