品牌:诺曼
起订:1台
供应:1台
| 类型 : | 剪板机 | 品牌 : | 诺曼 |
| 型号 : | Q12Y-6*3200 | 控制形式 : | 数控 |
| 产品类型 : | 全新 | 是否库存 : | 是 |
| 售后服务 : | 1年 | 主电机功率 : | 7.5 |
| 重量 : | 5500 | 可加工尺寸 : | 3800*1600*1800 |
| 滑块行程调节量 : | 145 | 原理 : | 冷成型 |
| 剪切角 : | 1.57° | 剪切次数 : | 17 |
| 动力类型 : | 液压 | 作用对象材质 : | 金属 |
| 适用范围 : | 通用 | 适用行业 : | 船舶 |
一、 诺曼数控液压剪板机参数
二、机器的主要结构和特点

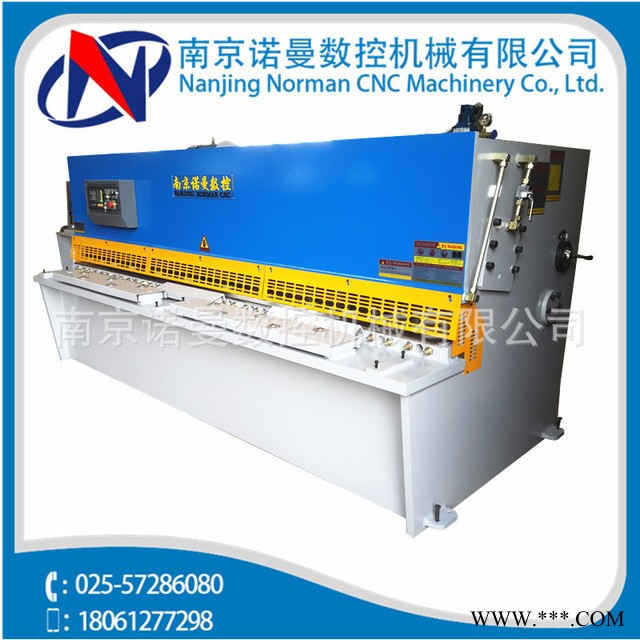

诺曼数控QC12系列液压摆式剪板机是市场上技术较为成熟的剪板机系列，该机器采用摆式刀架结构，主要由机架、刀架、刀片间隙调整机构、压料、后挡料机构、液压系统和电气系统等组成。
外形机构
◆本系列机床为全钢焊接结构，采用液压上传动、氮气回程的工作原理。
◆刃口间隙调整有指示牌指示，调整轻便迅速。
◆设有灯光对线装置，采用栅栏式人身安全保护装置。
◆后挡料尺寸及剪切次数有数字显示装置。
刀架结构
◆独特的工作台结构，经有限元优化设计的工作台结构，使得在剪切过程中产生的挠度Sx，可以补偿刀架因剪切力的作用而产生的挠度，使该机器在全长方向上的刃口间隙始终保持一致，提高剪切精度和质量。
◆刀架采用钢结构件，主油缸（固定在墙板上）驱动上刀架做向下剪切运动，氮气缸向上回程，液压传动系统灵巧而稳定。按照杠杆原理，上刀架在剪切过程中绕固定轴线做圆弧摆动，支点受力小，剪切灵活。通过时效振动消除内应力，大大增加了机床的寿命。
◆压料机构由一组压料油缸组成，压料油缸在压力油作用下，克服弹簧的拉力压紧板料。在剪切完成后，借助于弹簧的拉力而复位。
◆不同厚度板材对上下刀刃间隙大小有不同的要求，本系列机床设有专门的刃口间隙调整装置并附带调整指示牌，调整简单而迅速。
液压系统
◆液压系统成套为国内知名厂家生产，系统稳定可靠。
◆油缸内密封件均为进口国际 品牌，密封性强，寿命长。
◆液压系统有超负荷溢流安全保护，油位高度清晰直观显示
◆机床可在额定负载下连续工作，液压系统保证无泄漏且加工持续稳定，精度高。
后档料系统
◆采用精密丝杆传动，交流电机退让控制，有较好的驱动精密度。
◆本机床安装有MD11数显控制系统或者客户特殊要求的数控系统。这些系统可以有效地控制后挡料行程精度及剪切行程次数，大大提高了工作效率。
电气系统
◆电气元件采用国外进口或国内知名品牌，符合国际标准，安全可靠，抗干扰能力强，电控柜有散热装置
◆带有可移动的脚踏开关，方便操作，有紧急停电功能
刀片配置
标配菱形刀片一副
三、本机床设计、制造、检验、安装符合以下标准
1、GB17120-1997 《锻压机械 安全技术条件》
2、Q/321088JWB5-2002 《数控剪板机 精度》
3、JB5197-91 《剪板机 技术条件》
|
