品牌:金九天
起订:1个
供应:8991个
发送询价
| 品牌 : | 金九天 | 型号 : | H44 |
| 材质 : | 球墨铸铁 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 种类 : | SFCV橡胶瓣式 |
| 公称通径 : | 全通径 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 工作温度 : | 常温 |

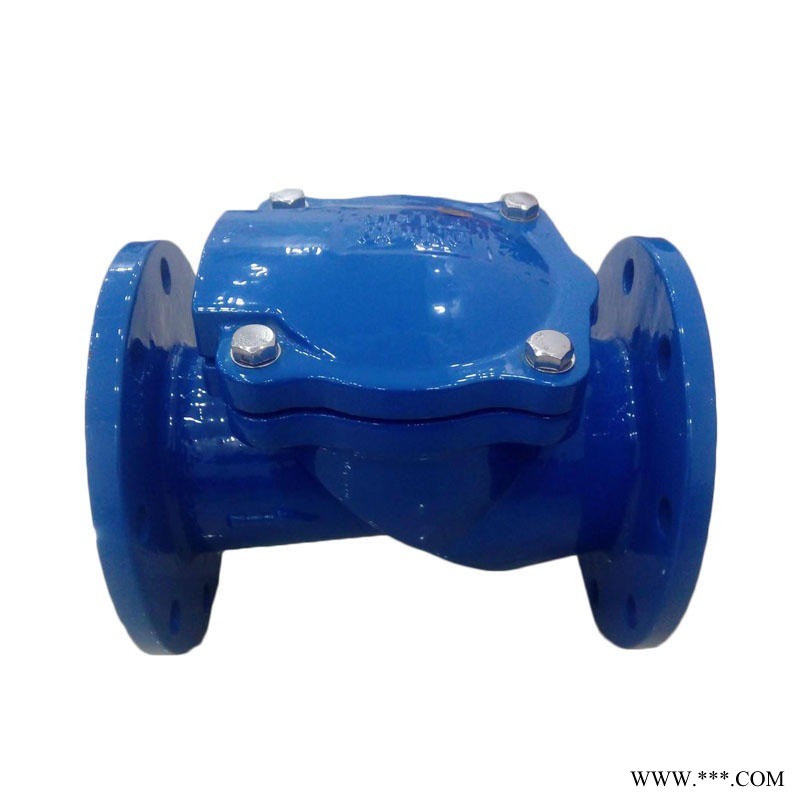

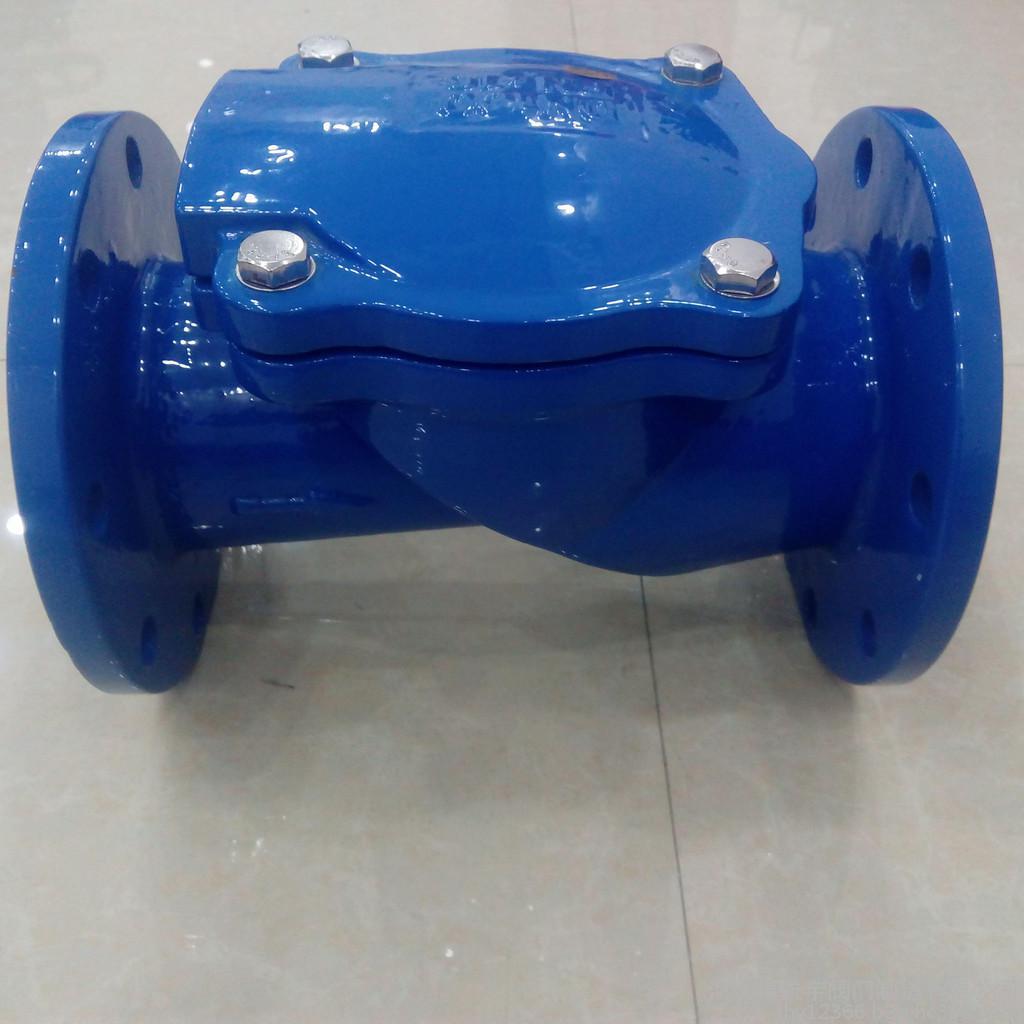

橡胶瓣止回阀用途及特点
阀门中的橡胶瓣由钢板、钢棒及强化尼龙布做衬底，外层披覆橡胶制成，阀瓣开关寿命可达100万次。H44X(SFCV)系列橡胶瓣止回阀采用全流面积设计，具有水头损失小，不易栈积杂物，维修简便等特性。H44X(SFCV)系列橡胶瓣止回阀主要适用于卧式安装的给排水系统，可安装于水泵出水口处，以防止倒流及水锤对泵损害。H44X(SFCV)系列橡胶瓣止回阀还可安装在蓄水池进出水管的旁通管上，以防止池水倒流至给水系统中。止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。
主要零件材料
编辑
阀体、阀盖 | 灰铸铁、碳刚 |
阀瓣 | 橡胶组合件 |
弹簧 | 不锈刚 |
主要外形尺寸
HC44X-CAD结构样图
DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L | 165 | 200 | 215 | 240 | 290 | 330 | 355 | 500 | 620 | 700 | 785 | 915 | 978 | 978 | 1295 |
H | 180 | 190 | 210 | 230 | 250 | 280 | 315 | 370 | 430 | 475 | 550 | 600 | 650 | 705 | 745 |
