| 大架 : | 300 | 链条 : | 1寸 |
| 立板 : | 40 | 成型排数 : | 13 |
| 轴径 : | 110 | 盖板 : | 50厚 |
| 轴承 : | 瓦房店 | 齿轮 : | 45号钢精加工淬火 |
| 电机 : | 7.5kw |
1.手动内张紧开卷机
a.装卷内径:450mm-700mm
b.装卷宽度:1200mm
c.装载重量:6000kg
2.成型主机
a.机架排数: 840: 11排 900: 11排
b.主轴材质45＃钢调制处理，外径70mm
c.主电机功率：3KW
d.轧制速度：10-13m/min
e.支架350＃工钢焊接
f.轧辊表面镀硬铬厚度0.05mm
该系列生产线用于（0.mm-mm）薄板卷料，经过开卷、矫平、剪切成为所需长度和宽度的平整板材。
该生产线主要由上料台车，双支撑开卷机、液压铲头压引机构、初平机、精干机、剪切机、升降台、码垛架、
传动系统等组成，同时在各机之间配有摆动式中间桥、牵引装置、纠偏装置等。

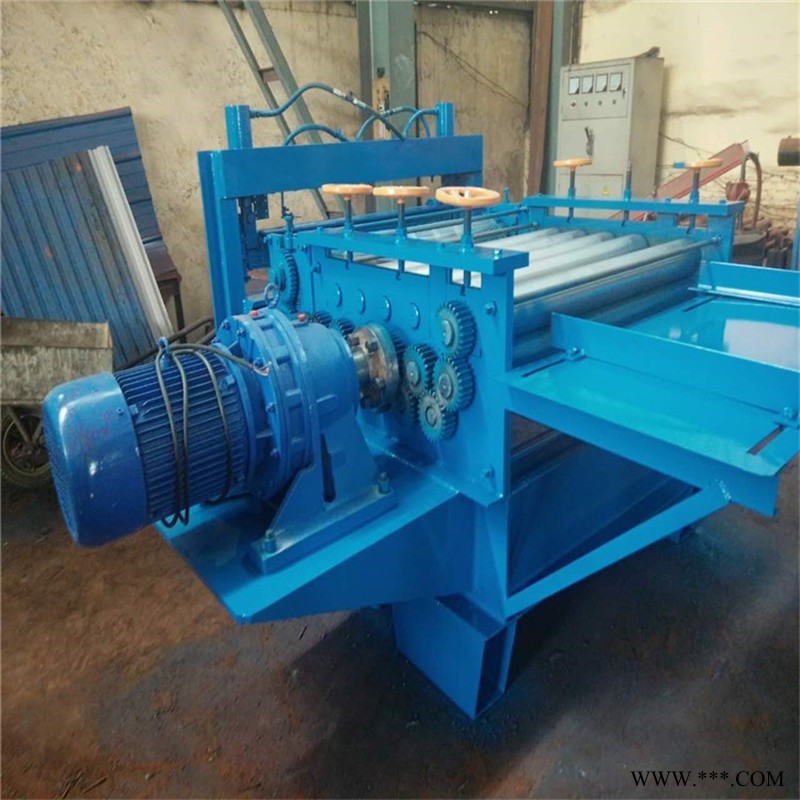

校平剪切机主机部分采用辊结构，由焊接式机座，整体龙式机架，13根校平辊轴（上6下7），上下，辊座，横梁，托辊，托辊座，蜗轮蜗杆传动上辊提升压下装置等 组成。校平剪切机主要结构
1、本机器为w43-4×1500标准型的辊式板料校平机。由动力和主机两部分组成
2、动力部分由校平动力座，减速机，联轴器等组成，主电机配用大功率电机。
3、其中上辊压下量采用蜗轮蜗杆传动机构分别调整，能随意调整每根校平辊与下辊的间隙。用户可根据需要调大进口间隙，调小出口间隙来提高校平精度。
对较难整平的钢板，也可将进，出口间隙调大，顺，逆方向运转电机，进行反复碾压。
4、校平辊材质为60cr。校平工作辊调质加中频淬火后精磨。校平工作辊硬度hrc45-55,淬火深度2-3mm。为保证工作辊无径向和轴向串动现象，
辊端轴套采用双排重型滚针轴承与单向推力球轴承，运动阻力小。校平剪切机生产线采用380v，50hz交流电源，环境温度：-5-40摄氏度，相对80%（无结露）
3mm厚 校平机 如果您需要的压瓦机是特殊型号的，可以定做，只要把具体数据或瓦型发给我们就好。 我们会根据您的要求画出设计图，以CAD的形势发给您确认。
待您确认之后，我们就可定做，
