品牌:艾普森
起订:1件
| 品牌 : | 艾普森 | 型号 : | PZ73H |
| 连接形式 : | 法兰 | 主体材料 : | 铸钢 |
| 公称通径 : | DN50 | 适用介质 : | 蒸汽 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 用途 : | 截止 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |
品 牌 |
江苏艾普森 |
连 接 方 式 |
法兰、焊接、螺纹等 |
公 称 口 径 |
DN6-2000 |
使 用 压 力 |
1.0-32Mpa |
主 体 材 质 |
WCB、LCB、A105、CF8、CF3、CF8M、CF3M、C5、WC6 |
传 动 方 式 |
手动、蜗轮传动、电动、气动、液动、电液动等 |
使 用 介 质 |
水、蒸汽、油、酸碱类等 |

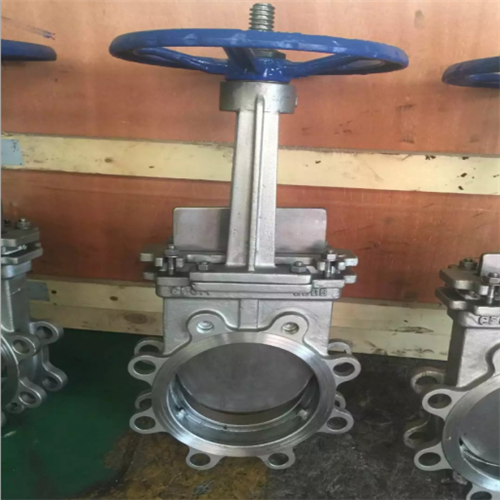

手动式刀型浆料闸阀Z73X-10概述
江苏艾普森阀门生产的Z73X手动浆料闸阀具有结构紧凑、设计合理、阀门刚性好，通道流畅，流阻系数小等优点，浆液阀密封可靠、操作轻便灵活。 Z73手动浆料闸阀具有良好的剪切作用， 适宜于浆料、粉粒料、纤维等难以控制的流体，广泛应用于造纸、石化、矿山、排水、食品等行业。手动式刀型浆料闸阀Z73X-10结构特点及工作原理
Z73X手动浆料闸阀主要零部件阀体、闸板、 阀杆、密封面等组成。该阀的外形于其它刀型闸阀有所不同的是，阀体为方形、笨重。本刀形闸阀上密封结构具有拆装、维修方便，结构合理，使用方便等优点，尤其是闸阀上密封一旦出现损坏，不会导致刀形闸阀整体报废，只需更换上密封填实即可。手动式刀型浆料闸阀Z73X-10工作原理
Z73X手动浆料闸阀主要有手轮带动阀杆，闸板启闭有手轮带动，当手轮顺时针旋转，闸板会随着慢慢升起，闸板开启。反之手轮逆时针旋转，就是闸板关闭。停止介质流通。
手动式刀型浆料闸阀Z73X-10主要性能规范
公称压力PN（MPa) |
试验压力（MPa) |
适用介质 |
工作温度（） |
|
壳体 |
密封 |
|||
0.6 |
0.9 |
0.66 |
煤浆、粮浆、纸浆、泥浆、活水砂浆、矿渣、碱液 |
80 |
1.0 |
1.5 |
1.1 |
||
手动式刀型浆料闸阀Z73X-10主要外形及连接尺寸(mm)
DN |
L |
D1 |
D2 |
H |
n-M |
|
0.6 |
1.0 |
|||||
50 |
48 |
48 |
100 |
125 |
330 |
4-M16 |
65 |
48 |
48 |
120 |
145 |
340 |
4-M16 |
80 |
50 |
50 |
135 |
160 |
380 |
8-M16 |
100 |
50 |
50 |
155 |
180 |
440 |
8-M16 |
125 |
50 |
50 |
185 |
210 |
500 |
8-M16 |
150 |
60 |
60 |
210 |
240 |
600 |
8-M20 |
200 |
60 |
60 |
265 |
295 |
700 |
8-M20 |
250 |
70 |
70 |
320 |
350 |
890 |
12-M20 |
300 |
70 |
80 |
368 |
400 |
1050 |
12-M20 |
350 |
80 |
90 |
428 |
460 |
1160 |
16-M20 |
400 |
80 |
120 |
482 |
515 |
1200 |
16-M22 |
