| 品牌 : | 璟麦 | 型号 : | JMD343H |
| 连接形式 : | 法兰 | 主体材料 : | 铸钢 |
| 公称通径 : | 50-2000 | 适用介质 : | 水 |
| 密封形式 : | 硬密封型 | 外形 : | 大型 |
| 流动方向 : | 单向 | 零部件及配件 : | 配件 |
| 用途 : | 流量控制 | 压力环境 : | 高压 |
| 工作温度 : | 高温 | 类型(通道位置) : | 直动式 |
产品用途

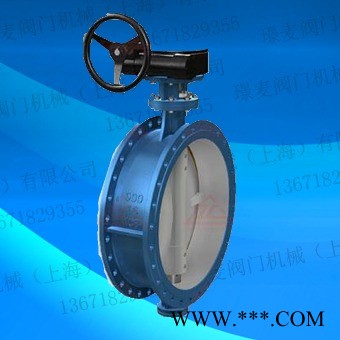

D343H 、D343W型三偏心多层次硬密封蝶阀广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
标准规范
设计制造标准：GB/T 12238-2008
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
结构特点
1、硬密封蝶阀采用三偏心硬密封结构，阀座与蝶板几乎无磨损，具有越关闭越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
3、阀体密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、可根据用户需求硬密封蝶阀可以设计成具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位安装，便于用户使用。
主要性能规范
公称通径 | mm） | PN（1.0 | 2.5 | ||
试验压力 | 强度试验 | 2.4 | 1.1 | 2.75 | |
气密封试验 | 0.6 | D343H-16 | D343W-16R | ||
工作压力（1.6 | |||||
适用温度（ ） | 200 | ||||
适用介质 | 水、油或非腐蚀性介质 | 类介质 | 类介质 | ||
材料 | 阀体、蝶板 | CF8/304 | 2Cr13 | 316L | |
阀体密封面 | 堆焊304＋柔性石墨 | PTFE | PTFE | ||
填料 | 柔性石墨 | PTFE | |||
