品牌:GH/工恒
起订:1件
| 品牌 : | GH/工恒 | 型号 : | NKZ941H-16C |
| 连接形式 : | 法兰 | 主体材料 : | 铸钢 |
| 公称通径 : | DN15-350 | 适用介质 : | 水、蒸汽、空气 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 电动 | 零部件及配件 : | 执行器 |
| 用途 : | 截止 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |

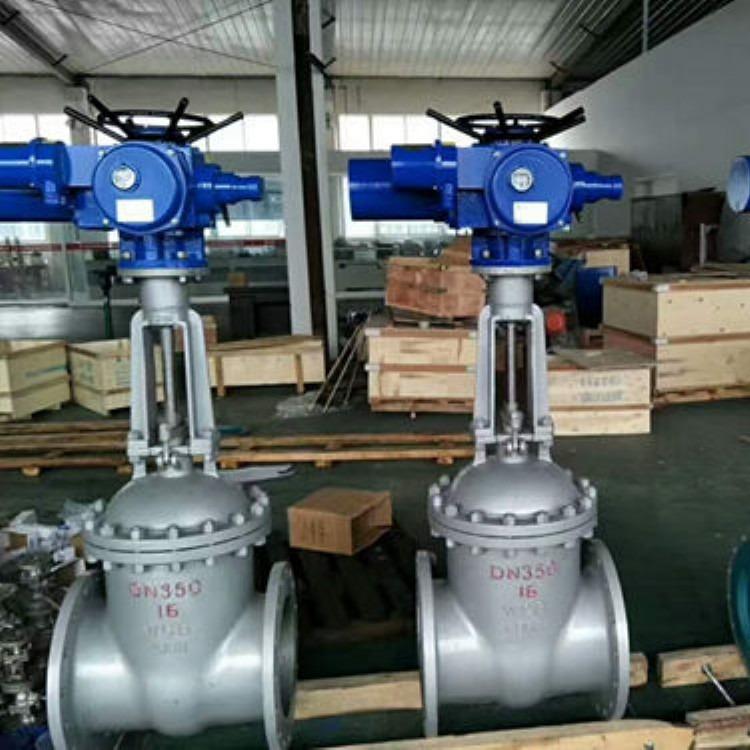

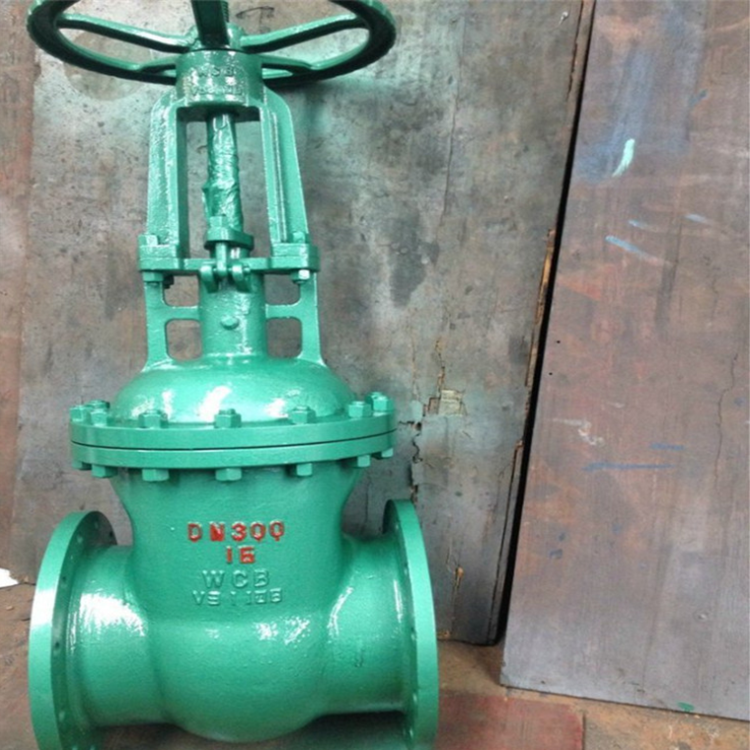

NKZ941H/NKZ961H真空闸阀连接形式分法兰、焊接两种，驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。真空闸阀由普通手动闸阀改进而来，区别在于真空闸阀的填料密封处多加装一个真空密封环，具有自胀压紧作用。比普通闸阀的气密封性能更好。 真空闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座， 以保证密封面的密封性。
结构特点
1、设计了真空密封结构填料室，使系统与大气隔离，具有良好的环保性能。
2、选材考究，符国内外相关标准，材料的全面质量高。
3、密封副配对合理，提高了密封性能，使用寿命长。
4、启闭件采用平行闸板双向弹性密封，摩擦力小，启闭轻松，维修方便，密封可靠，性能优良。
5、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
6、法兰垫片采用复合材料，膨胀系数大、气密性能好、保证系统与大气隔离可靠。
主要性能规范试验压力
公称压力 | 试验压力/MPa Seal test | ||
| 壳体强度试验 Shell strength | 上密封试验 Back seal test | 密封试验 Seat test | |
| 1.0 | 1.5 | 1.1 | 1.1 |
| 1.6 | 2.4 | 1.8 | 1.8 |
| 2.5 | 3.8 | 2.8 | 2.8 |
| 4.0 | 6.O | 4.4 | 4.4 |
| 6.4 | 8.6 | 7.O | 7.0 |
| 1O.O | 15.O | 11.O | 11.O |
使用范围
产品类型 | 适用介质 | 适用温度/℃ |
NKZ41H | 水、蒸汽、空气 | ≤425 |
NKZ41H(Y) | 水、蒸汽、空气 | ≤550 |
主要零件材料
零件名称 | 阀体、阀盖 | 阀杆 | 闸板 | 密封面 | 阀杆螺母 | 填料 | 紧固件 |
NKZ44H | WCB | 2Crl3 | 25 | H：合金钢 | 铝青铜 | 膨胀复合石墨 | 优质碳钢 |
NKZ44 | 铬钼钢 Cr.Mo steel | 20CrlMo1VA 38CrMoAlA | 铬钼钢 Cr.Mo steel | Y：硬质合金 Y：carbide alloy | 铬钼钢 Cr.Mo steel |
