| 加工定制 : | 是 | 品牌 : | 沃茨 |
| 型号 : | W-HH44X | 材质 : | 球墨铸铁 |
| 连接形式 : | 法兰 | 种类 : | NRVG静音式 |
| 结构形式 : | 旋启式 | 公称通径 : | 50 |
| 适用介质 : | 水 | 形态 : | 隔膜式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 水力控制 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |
| 规格 : | DN50 |
产品简介：
HH44X、HH44T、HH44H 微阻缓闭止回阀用于给排水管道，安装在水泵出口处用来防止介质逆流和消除破坏性水锤，并能有效地减少阀门关闭水锤压力，可保障管网安全运行。
产品特点：
微阻缓闭止回阀具有阀瓣轻、开度大、节电效果显著，流体阻力小，水锤消除机构设计新颖，密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。
产品主要性能参数：
型号 |
HH44T-10~25 |
HH44X-10~25 |
HH44H-10~25 |
|
工作压力（MPa） |
1.0~2.5 |
|||
适用温度（℃） |
≤80 |
|||
适用介质 |
水 |
|||
材料 |
阀体、阀盖 |
灰铸铁、碳钢 |
||
阀瓣 |
橡胶组合件 |
|||
阀轴 |
不锈钢 |
|||

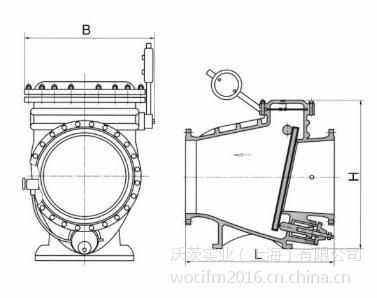

产品结构图：
产品外形连接尺寸：
公称通径 |
主要外形和连接尺寸 |
||
L |
W |
H |
|
HH44T-10 HH44X-10 H44H-10C HH44T-16 HH44X-16 HH44H-16C HH44T-25 HH44X-25 HH44H-25 |
|||
50 |
230 |
270 |
300 |
65 |
290 |
290 |
320 |
80 |
310 |
300 |
354 |
100 |
350 |
320 |
350 |
125 |
400 |
340 |
380 |
150 |
480 |
410 |
500 |
200 |
500 |
450 |
580 |
250 |
600 |
550 |
670 |
300 |
700 |
580 |
730 |
350 |
800 |
630 |
820 |
400 |
900 |
700 |
920 |
450 |
1000 |
800 |
950 |
500 |
1100 |
900 |
1100 |
600 |
1300 |
990 |
1200 |
700 |
1400 |
1120 |
1550 |
800 |
1500 |
1300 |
1700 |
