| 类型 : | 数控立钻 | 品牌 : | 广纳机床 |
| 型号 : | ZK5140 | 控制形式 : | 数控 |
| 产品类型 : | 全新 | 是否库存 : | 是 |
| 售后服务 : | 保修5年 | 货号 : | 5140 |
| 主电机功率 : | 4 | 外形尺寸 : | 2335x1500x2600 |
| 轴数量 : | 单轴 | 钻孔直径范围 : | 40 |
| 主轴转速范围 : | 31.5-1400 | 主轴孔锥度 : | 4 |
| 适用行业 : | 通用 | 布局形式 : | 立式 |
| 适用范围 : | 通用 | 作用对象材质 : | 金属 |

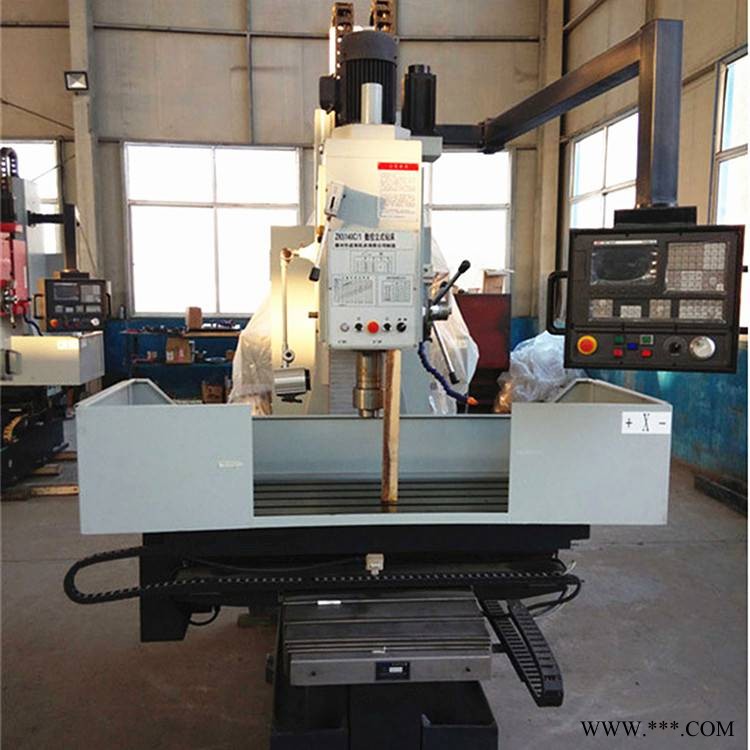

数控钻床ZK5140全自动立钻床线轨硬轨两种形式各种规格数控立式钻床
1、本系列数控立钻可完成钻、扩、铰、惚、攻丝等工序，适用于中小型轴类、盘类等零件的批量加工。
2、Z51数控钻床基础件采用树脂砂高强度铸铁，并经多次稳定处理，机床导轨面及工作台面均由数控磨床精密磨削而成，整体刚性高，精度保持性好。
3、采用加强型主轴结构，显著提高主轴的几何精度和径向刚度，使机床具有直接镗孔的能力（本条款仅适用于ZK5140B)
4、Z轴由数控系统控制，Z轴进给可执行快进、共进、快退、延时等程序。Z轴由步进电机（或交流伺服电机）驱动，扭矩大，定位精度好，加工效率高。
5、Z轴配步进电机（或交流伺服电机），KND-1000M数控系统。
6、Z轴自动回零功能。主轴过载保护功能、集中润滑和工作液循环冷却系统。
7、数控系统编程简单，操作方便，实用可靠。
8、可根据用户需求，定做气动或液压装夹夹具。
9、产品配置：采用KND1000M数控系统，X/Y/Z轴均为伺服驱动电机。
齿轮采用沈阳、电机采用辽宁丹东，丝杠采用台湾滚珠丝杠、主轴轴承采用哈尔滨轴承
数控钻床ZK5140全自动立钻床线轨硬轨两种形式各种规格数控立式钻床
主要技术参数 | 单位 | ZK5140C | ZK5140C/1 | Zk5140C/2 | ZK5140/3 | ||
钻孔直径 | Mm | 40 | 40 | 40 | 40 | ||
进给抗力 | N | 16000
| 16000
| 16000
| 16000
| ||
主轴输出扭矩
| NM
| 350
| 350
| 350
| 350
| ||
主轴孔锥度
| Morse | 4 | 4 | 4 | 4 | ||
主电机功率
| kw | 3 | 3 | 3 | 4 | ||
主轴变速范围
| r/min
| 31.5-1400
| 31.5-1400
| 31.5-1400
| 31.5-1400
| ||
进给范围
| 工进 | X/Y轴 | mm/min | 0.6-3000 | 0.6-3000 | 0.6-3000 | 0.6-3000 |
|
|
| mm/min | 0.3-2000 | 0.3-2000 | 0.3-2000 | 0.3-2000 |
| 快进 | Z轴 | mm/min | 6000（9000） | 6000（9000） | 6000（9000） | 6000（9000） |
|
|
| mm/min | 3000（4500） | 3000（4500） | 3000（4500） | 3000（4500） |
主轴箱行程 | Mm | 470 | 470 | 470 | 470 | ||
X/Y/Z轴行程 | Mm | 600*400*250 | 600*600*250 | 1000*600*250 | 850*800*250 | ||
主轴端面至工作台距离 | Mm | 0-650 | 0-650 | 0-650 | 180-900 | ||
控制方式 |
| 三轴联动，X、Y轴联动 | 三轴联动，X、Y轴联动 | 三轴联动，X、Y轴联动 | 三轴联动，X、Y轴联动 | ||
工作台尺寸 | mm | 850x450
| 850x650
| 1250x650 | 1100x850
| ||
定位精度 | Mm | 0.05(0.04) | 0.05(0.04) | 0.05(0.04) | 0.05(0.04) | ||
重复定位精度 | mm | 0.02(0.015) | 0.02(0.015) | 0.02(0.015) | 0.02(0.015) | ||
外形尺寸 | mm
| 1550X1530X2512
| 1550X1740X2512
| 1800X1854X2512
| 1700X2482X2885 | ||
