重庆市供应不锈钢304法兰截止阀J41W16PDN80硬密封截止阀J41Y|供应产品|永嘉孜博阀门有限公司

价格:￥600.00/台
品牌:永嘉孜博阀门
起订:1台
供应:590台

品牌 :	永嘉孜博阀门	型号 :	J41W-16P DN80
连接形式 :	法兰	材质 :	不锈钢
公称通径 :	DN15-DN400	3C阀门类别 :	工业
订货号 :	1000126	货号 :	2000126
适用介质 :	弱酸碱介质	压力环境 :	常压
工作温度 :	常温	标准 :	国标
外形 :	大型	流动方向 :	单向
驱动方式 :	手动	零部件及配件 :	阀体
形态 :	旋转式	类型(通道位置) :	直动式
规格 :	J41W-16P	是否跨境货源 :	否
截止阀 :	J41W-16P

品牌孜博阀门	型号J41W-10P
材质不锈钢	连接形式法兰
结构形式直通式	3C阀门类别工业
公称通径DN15-DN400mm	适用介质弱酸碱介质
压力环境常压	工作温度常温
标准国标	流动方向单向

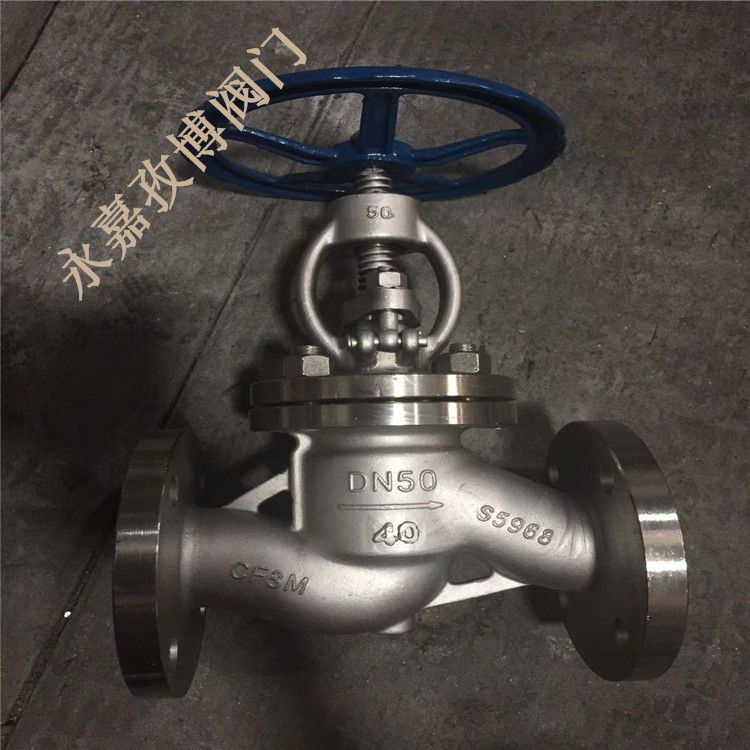

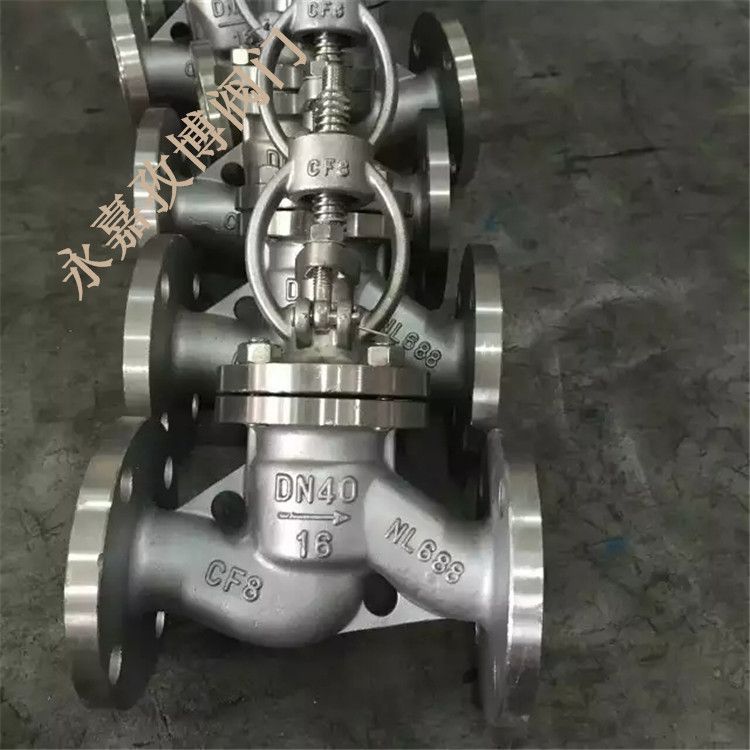

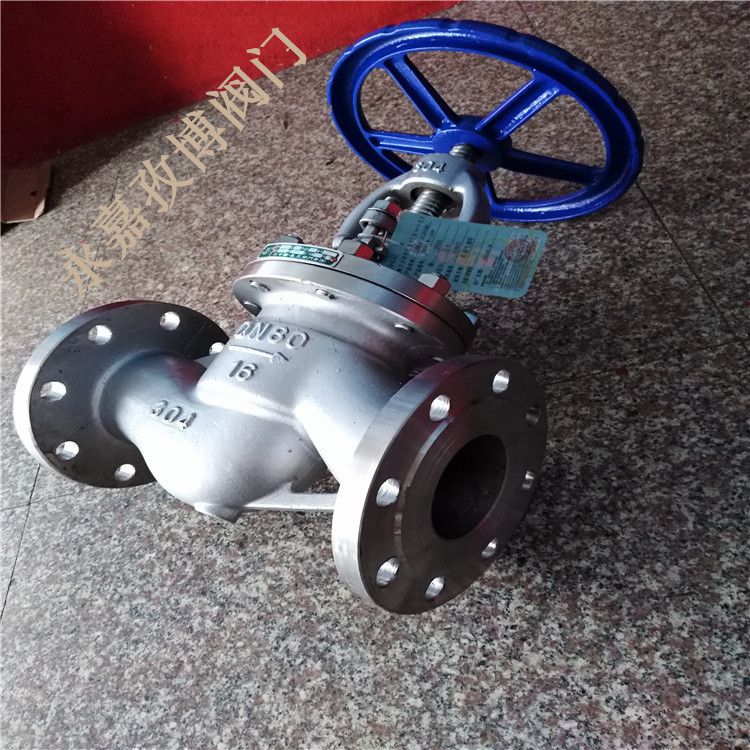

可按客户需求定做厂家生产保质保量图片展示：

可按客户需求定做厂家生产保质保量产品说明:

【产品名称：不锈钢法兰截止阀】
【产品型号：J41W-16P 25P 40P 64P 100P】
J41W不锈钢法兰截止阀阀体、阀盖的设计经过严格的计算具有良好的强度、刚度和流通能力。阀盖上设计了上密封座，在全开状态下使填料密封更为可靠并方便填料的更换。填料、垫片亦根据实际工况或用户要求合理选配，可适用于各种压力，温度及介质工况，密封可靠，性能优良。中大口径设置滚动轴承，启闭轻松。

【产品介绍】：
J41W不锈钢法兰截止阀有304、316、316L和双相不锈钢等几个材质选择，公称压力1.6MPa-16.0MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

主要零件材质及参数 Main Parts materials and Parameters

产品材料

304系列

304L系列

316系列

316L系列

321系列

主要零件材料
Main Parts and materials

阀体、阀盖
Body、Bonnet

CF8

CF3

CF8M

CF3M

OCr18Ni10Ti

阀辫 Disc

304

304L

316

316L

321

阀杆 Stem

304

304L

316

316L

321

螺栓 Bolt

A193-B8

A193-B8

A193-B8M

A193-B8M

A193-B8M

螺母 Nut

A194-8M

A194-8M

A194-8M

A194-8M

A194-8M

填料、垫圈
Stuffing、Washer

PTEF、PTEF+304

PTEF、PTEF+304L

PTEF、PTEF+316

PTEF、PTEF+316L

PTEF、PTEF+321

适用工况
Applicable operating Mode

适合介质
Applicable medium

腐蚀性介质
Nitric acid etc corrosive medium

等腐蚀性介质
Acetic acid etc corrosive medium

适用温度
Applicable temperature

-28~300℃

应用规范
Applicable specification

法兰尺寸按
Flange dimension follows

JB79-59、SH3406、GB9113、HG20592-97

设计制造按Desing manutacture follows

GB12235

结构长度按
Face to Face follows

GB12221

检验试验按
Teat and inspection follows

BG/T13927-89 JB/T9092

1.6~16.0MPa

PN1.6MPa主要连接尺寸及重量 Main connection dimensions and weights

尺寸（mm）
Dimensions

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

mm

130

150

160

180

200

230

290

310

350

400

480

600

650

750

850

950

H

mm

200

243

253

280

312

321

325

355

415

460

510

700

975

1115

1250

1380

D

mm

120

140

160

160

200

200

240

240

280

320

360

560

600

700

800

900

重量
wight

kg

5

6.5

7

13.5

16

32

45

60

80

107

134

268

449

663

750

1170

PN2.5MPa主要连接尺寸及重量 Main connection dimensions and weights

尺寸（mm）
Dimensions

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

mm

130

150

160

180

200

230

290

310

350

400

480

600

650

750

850

950

H

mm

200

243

253

280

312

321

325

355

415

460

510

700

975

1115

1250

1380

D

mm

120

140

160

160

200

200

240

240

280

320

360

560

600

700

800

900

重量
wight

kg

5

6.5

7

13.5

16

32

45

60

80

107

134

268

449

663

750

1170

声明：本文中所有文字、数据、图片均只适用于参考，性能参数、结构尺寸参数、价格等详情，请联系我们，电话：

产品材料		304系列	304L系列	316系列	316L系列	321系列
主要零件材料 Main Parts and materials	阀体、阀盖 Body、Bonnet	CF8	CF3	CF8M	CF3M	OCr18Ni10Ti
	阀辫 Disc	304	304L	316	316L	321
	阀杆 Stem	304	304L	316	316L	321
	螺栓 Bolt	A193-B8	A193-B8	A193-B8M	A193-B8M	A193-B8M
	螺母 Nut	A194-8M	A194-8M	A194-8M	A194-8M	A194-8M
	填料、垫圈 Stuffing、Washer	PTEF、PTEF+304	PTEF、PTEF+304L	PTEF、PTEF+316	PTEF、PTEF+316L	PTEF、PTEF+321
适用工况 Applicable operating Mode	适合介质 Applicable medium	腐蚀性介质 Nitric acid etc corrosive medium		等腐蚀性介质 Acetic acid etc corrosive medium
适用工况 Applicable operating Mode	适用温度 Applicable temperature	-28~300℃
应用规范 Applicable specification	法兰尺寸按 Flange dimension follows	JB79-59、SH3406、GB9113、HG20592-97
	设计制造按Desing manutacture follows	GB12235
	结构长度按 Face to Face follows	GB12221
	检验试验按 Teat and inspection follows	BG/T13927-89 JB/T9092
	1.6~16.0MPa

尺寸（mm） Dimensions	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
D	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900
重量 wight	kg	5	6.5	7	13.5	16	32	45	60	80	107	134	268	449	663	750	1170
