| 产品特性 : | 标准 | 品牌 : | 恒纬 |
| 型号 : | MD | 材质 : | 铸铁 |
| 性能 : | 耐腐蚀 | 用途 : | 离心泵 |
| 扬程 : | 60 | 订货号 : | 5416413545 |
| 货号 : | hw02 | 驱动方式 : | 电动 |
| 输送介质 : | 清水泵 | 泵轴位置 : | 卧式 |
| 叶轮结构 : | 敞开式叶轮 | 叶轮吸入方式 : | 双吸式 |
| 流量 : | 500 | 叶轮数目 : | 9 |
| 汽蚀余量 : | 560 | 吸入口径 : | 60 |
| 排出口径 : | 75 | 结构原理 : | 喷射泵 |
| 级数 : | 多级 | 重量 : | 139 |
| 电压 : | 380 | 功率 : | 5.5 |
| 规格 : | 齐全 | 是否跨境货源 : | 否 |
销售经理电话：王经理

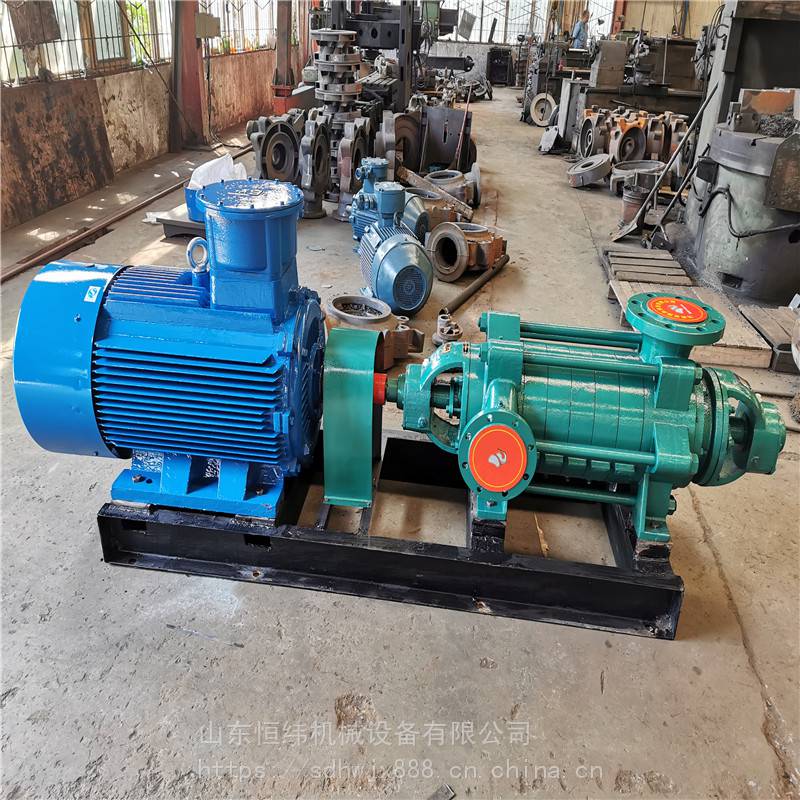

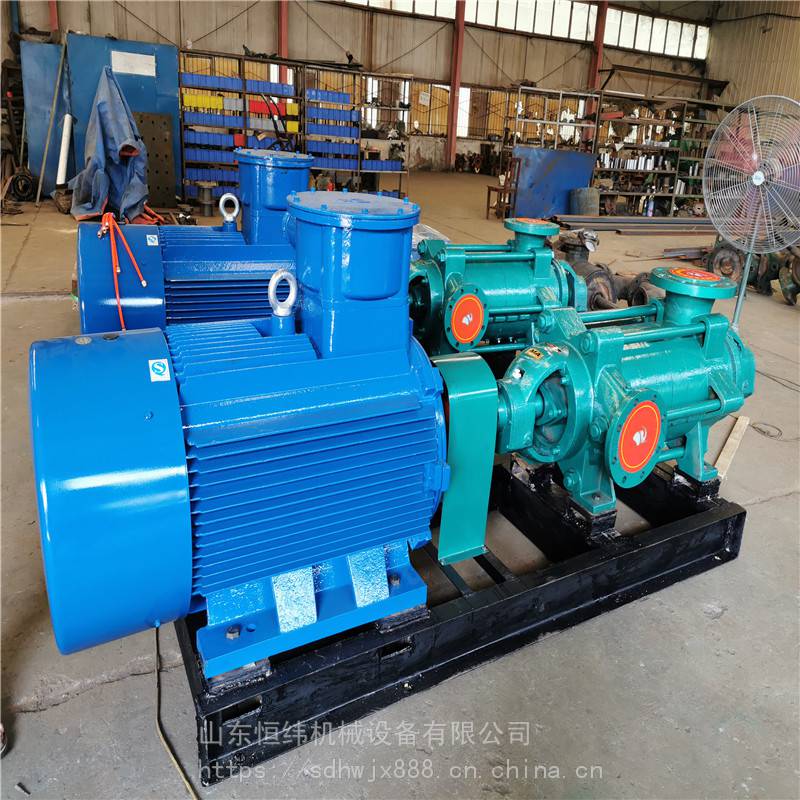

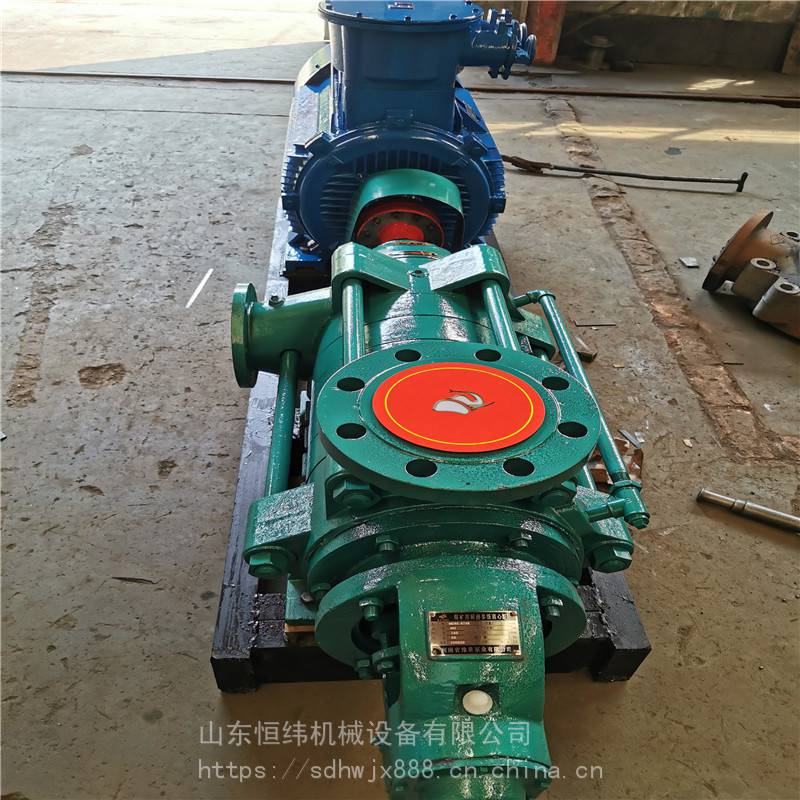

煤矿矿厂用泵MD型耐磨高压矿用多级离心泵型号说明
例:MD46-50×4 | 例:100MD16×3 |
MD—耐磨多级离心泵 | MD—耐磨多级离心泵 |
46—设计点流量为46m3/h | 100—泵吸入口直径为100mm |
50—设计点单级扬程为50m | 16—泵设计点单级扬程为16m |
4—级数为4级 | 3—级数为3级 |
结构特点
MD系列泵系卧式、单吸、分段式多级离心泵，吸入口为水平方向，吐出口与水平垂直向上。泵的进水段、中段、出水段、轴承体待泵壳体部分通过拉紧螺栓联成一体，并根据泵的扬程选择泵的级数。
该系列泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成，其中叶轮的数量根据泵的级数而定。轴上零件通过平键和轴螺母紧固使之与轴联成一体。整个转子由两端滚动轴承或滑动轴承支承，轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向游动，不能采用向心球轴承。滚动轴承用油腻润滑，滑动轴承用稀油润滑，并用油环进行自润滑，循环水冷却。
泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度己影响泵的工作性能时应予以更换。
轴的密封形式有机械密封和填料密封两种。泵采用填料密封时，填料环的位置安放要正确，填料的松紧程度必须适当，以液体能一滴一滴渗出为宜。泵各种密封元件装在密封腔内，腔内要通入一定压力的水，起水封、水冷却或水润滑任凭。在轴封处装有可更换的轴套，以保护泵轴。
从原电机方向看，泵为顺时针方向旋转。
另外，本公司能根据用户需求实现该系列泵多出口的结构及功能。
MD系列耐磨多级离心泵的安装
本型泵安装时除满足要救外，还应注意以下几点：
1、安装泵的基础平面应用水平仪找平。基础水泥凝固后，应检查底座和地脚螺栓孔是否松动；
2、电机、泵和底座组装后，应检查泵轴和电机轴的同心度，保证两轴心线在同一水平线上；
3、电机和水泵组装时，应将泵联轴器端外拉出，保证泵和电机两联轴器端面的轴向间隙值；
4、泵只能承受自身内力，不能承受任何外力。泵的吸入管路和压出管路应有各自的支架，以免将泵压坏。
