品牌:广速
起订:1台
供应:25台
| 类型 : | 摇臂钻床 | 品牌 : | 广速 |
| 型号 : | Z3032 | 控制形式 : | 人工 |
| 产品类型 : | 全新 | 是否库存 : | 是 |
| 售后服务 : | 0632-5157758 | 主电机功率 : | 2.2 |
| 外形尺寸 : | 2250-1930-1150 | 轴数量 : | 单轴 |
| 钻孔直径范围 : | 32 | 主轴转速范围 : | 28-180 |
| 主轴孔锥度 : | 3 | 适用行业 : | 轻工 |
| 布局形式 : | 立式 | 适用范围 : | 通用 |
| 作用对象材质 : | 金属 |

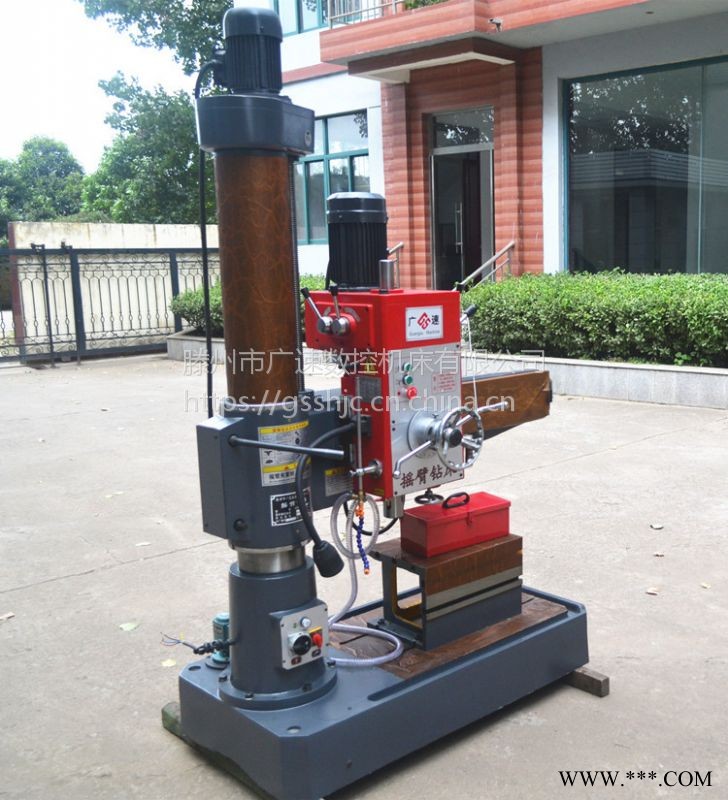

是我厂根据国内外市场的需求，开发设计的新产品。广泛地适用于机械加工，可以用来钻孔、扩孔、
锪平面、铰孔、攻丝，在有工艺装夹的条件下，还可以进行镗孔。主轴箱可在摇臂上左右移动，并随摇臂绕立柱回转"180
度的钻床。山东32摇臂钻床 立式摇臂钻床厂家直销我公司生产的Z3040摇臂钻床采用的全是国内 原材料：（山西太谷铸件 ，沈阳渗碳齿轮，沈阳主轴，铜芯A
级绝缘电机，高频淬火导轨磨导轨）。只有达标的原材料才能生产出高质量的摇臂钻床。Z3040摇臂钻床的精度：1.垂直度：
钻床的主轴与钻床的工作台面的垂直200mm允许差0-0.05mm。2.平行度：主轴箱沿着摇臂左右进出，摇臂随着立柱前后移动，
平行度200mm允差0-0.1mm。
1.工作前对所用钻床和工卡量进行全面检查，确认无误时方可工作。2.严禁戴手套操作，女 辫应挽在帽子内。3.工件装夹必须牢固可靠。钻小件时，应用工具夹持，不准用手拿着钻。4.使用自动走刀时，要选好进给速度，调整好行程限位块。手动进刀时，一般按照逐渐增压和逐渐减压原则进行，以免用必过猛造成事故。5.调整钻床速度、行程、装夹工具和工件时，以及擦试机床时，要停车进行。6.钻头上绕有长铁屑时，要停车清除。禁止用风吹、用手拉，要用刷子或铁钩清除。7.精铰深孔时，拔取圆器和销棒，不可用力过猛，以免手撞在刀具上。8.不准在旋转的刀具下，翻转、卡压或测量工件。手不准触摸旋转的刀具。9.使用摇臂钻时，横臂回转范围内不准有障碍物。工作前，横臂必须卡紧。10.横臂和工作台上不准存放物件，被加工件必须按规定卡紧，以防工件移位造成重大人身伤害事故和设备事故。11.工作结束时，将横臂降到 低位置，主轴箱靠近立柱，并且都要卡紧。
1、普通32摇臂钻床采用3台电动机拖动，他们分别是主轴电动机，摇臂升降电动机，和冷却泵电动机，
这些电动机都采用直接启动方式。
2、为了适应多种形式的加工要求，摇臂钻床主轴的旋转及进给运动有较大的调速范围，一般情况下多
由机械变速机构实现。主轴变速机构与进给变速机构均装在主轴箱内。
3、摇臂钻床的主运动和进给运动均为主轴的运动，为此这两项运动有一台主轴电动机拖动，分别经主轴传动
机构，进给传动机构实现主轴的旋转和进给。
主要技术参数 | Z3032-10 |
钻孔直径mm | 32 |
主轴端面至工作台距离mm | 220-980 |
主轴中心距立柱母线距离mm | 260-1000 |
主轴行程mm | 120 |
主轴锥孔(莫氏) | 4 |
主轴转速范围r.p.m | 108.162.262.398.665.1000 |
主轴转速级数 | 6 |
摇臂回转角度 | 360 |
主电机功率kw | 1.5-2.2 |
升降电机功率kw | 0.75 |
机床重量kg | 800 |
外形尺寸mm | 1235-600-1780
|
操作规范1、工作前对所用钻床和工卡量进行全面检查，确认无误时方可工作。2、严禁戴手套操作，女 辫应挽在帽子内。3、工件装夹必须牢固可靠。钻小件时，应用工具夹持，不准用手拿着钻。4、使用自动走刀时，要选好进给速度，调整好行程限位块。手动进刀时，一般按照逐渐增压和逐渐减压原则进行，以免用猛造成事故。5、调整钻床速度、行程、装夹工具和工件时，以及擦试机床时，要停车进行。6、钻头上绕有长铁屑时，要停车清除。禁止用风吹、用手拉，要用刷子或铁钩清除。7、精铰深孔时，拔取圆器和销棒，不可用力过猛，以免手撞在刀具上。8、不准在旋转的刀具下，翻转、卡压或测量工件。手不准触摸旋转的刀具。9、使用摇臂钻时，横臂回转范围内不准有障碍物。工作前，横臂必须卡紧。10、横臂和工作台上不准存放物件，被加工件必须按规定卡紧，以防工件移位造成重大人身伤害事故和设备事故。11、工作结束时，将横臂降到 低位置，主轴箱靠近立柱，并且都要卡紧。
