品牌:广速
起订:1台
供应:168台
| 产品特性 : | 钻 | 类型 : | 立式钻床 |
| 品牌 : | 广速 | 型号 : | Z5150B |
| 控制形式 : | 人工 | 产品类型 : | 全新 |
| 是否库存 : | 是 | 售后服务 : | 整机保修3年 |
| 主电机功率 : | 3 | 外形尺寸 : | 1090-905-2465 |
| 轴数量 : | 单轴 | 钻孔直径范围 : | 50 |
| 主轴转速范围 : | 31.5-1400 | 主轴孔锥度 : | 5# |
| 适用行业 : | 通用 | 布局形式 : | 立式 |
| 适用范围 : | 通用 | 作用对象材质 : | 金属 |

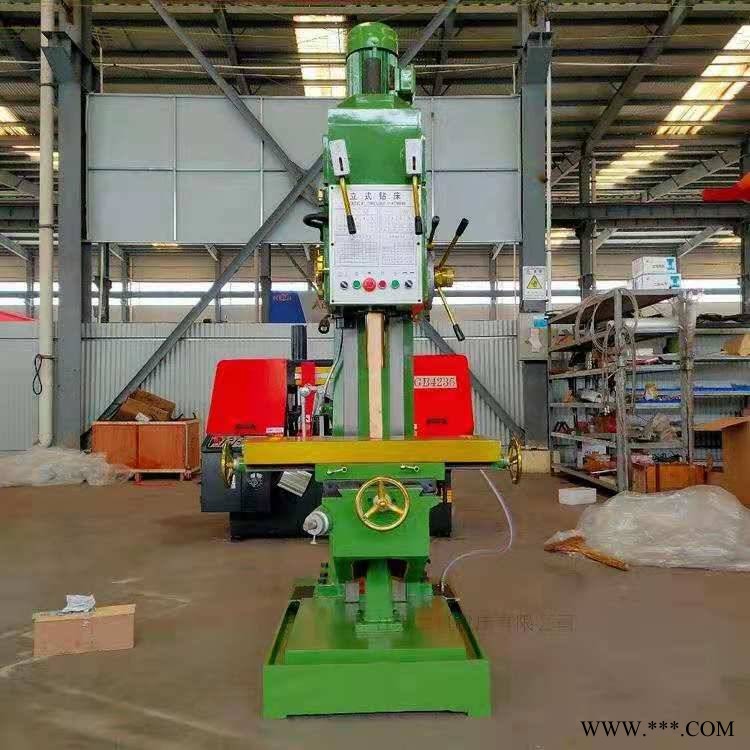

1. Z5140B、z5150系列方柱立式钻床是 通用机床。机床的钻孔直径为Z5140B：
￠40mm；Z5150B：￠40mm(在50-60kgf/mm的钢材上，在布氏硬度HB=220的铸
铁上，钻孔能力分别为￠40mm、￠50mm)
2.Z5140B、z5150B为固定工作台；Z5140B-1、Z5150B-1为十字工作台。
3.本机床除用于钻孔外，还可以扩孔、钻沉头孔、锪端面、铰孔、攻丝等
4.本机床 刚性好、精度高、噪音低、变速 广。如工作台为十字工作台的，则工作台
能纵横、升降手动进给。
5.操纵集中，外形新颖，使用维修方便，适用于修理工具等单件小批生产的车间，
若配以钻夹具，也适用于成批生产的车间。
主要技术参数 | Z5150B |
钻孔直径 | 50 |
主轴孔锥度 | MT5 |
主轴行程 | 250 |
主轴箱行程(手动)mm | 200 |
主轴转速级数 | 12 |
主轴转速范围r.p.m | 31.5-1400 |
进给量级数 | 9 |
进给量范围mm/r | 0.056-1.80 |
工作台面积mm | 560-480 |
工作台垂向行程mm | 300 |
主轴端面至工作台面距离mm | 750 |
主电机功率kw | 3 |
外形尺寸mm | 1090-905-2465 |
机床净重kg | 1250 |
1机床主轴转速及给量的变换，为机械式单手柄集中操纵，变速准确、方便。
2、切削深度可利用定程切削机构和微量调整装置控制，能准确地自动停止进刀，定程
准确。
3、机床的主轴箱立柱的夹紧为机械——电气联动机构，当转手柄偏心轴使主轴箱夹紧
（或松开）时，立柱也同时夹紧（或松开）。
4、主轴箱移动及摇臂回转时，轻便、灵活。
5、机床摇臂升降为蜗杆付，螺母机构传动，并有手柄加紧与电气连锁，只有当手柄在
松开位置时，摇臂才能升降，动作安全。
6.机床主轴正反转靠电气控制，并设有电气制动装置，操作准确方便。
7.摇臂上导轨、主轴套筒及内、外立柱回转滚柱配合表面等处，均采取 措施，可延长
寿命。
8.本机床附有特殊形状的卸刀扳手，在卸下刀具时，不仅操作方便，且不影响主轴精度。
Z5150B立式钻床产品优势：
1、超音频淬火齿轮： 硬度高，噪音小，全部齿轮都由数控磨齿机加工而成，后来我们
产品增加了主轴直接正反转，更加要求了齿轮的硬度，为了避免打齿轮，我们又进行了
渗碳处理，保证给客户提供更好的产品。
2、齿轮箱自动供油系统：润滑油通过齿轮箱内的甩油泵直接分到大箱每根花键轴的顶
部，全 润滑。实现齿轮箱内底部齿轮浸在邮箱内，而顶部齿轮都过齿轮甩油泵带来的
润滑油，形成了一个内循环的系统。
3、立柱限位：在大箱内装有主轴限位开关（型号:AZ-7311），当主轴运行到极限位置
时可以实现自动停车功能，当然用户在平时使用机床停车时还是使用急停按钮或者停止
按钮，此装置是防止主轴超过行程时我们的涡轮、蜗杆和主轴箱的z后一道装置。
4、树脂砂铸件：无砂眼，无气孔， 磨度好。
5、可选用双速电机：用户要求z低转速37转攻丝时，可以用1.5/2.2双速电机，实现更
平稳的低速运转。
6、涡轮蜗杆油浸润滑系统：1、传统的在装配时进行涂抹黄油处理。2、后期在涡轮、
蜗杆咬合处通过手动油泵进行打油。3、油浸式系统：在大箱上加一套循环的润滑系统。
4、油浸式油箱：整个涡轮、蜗杆浸在密封的油箱里面，把它们直接浸在邮箱里，这比
什么润滑方式都更起作用。（第3、4个系统订货时请特别注明，平时标配的都是油泵的）
7、品牌丝杠： 配套的丝杠厂家生产，光洁度及刚性比普通丝杠高几倍， 程度随着提高。
8、机床电器：全部采用 机床电器生产厂家，更加保证了机床使用的稳定性和安全性。
9、外表漆面： 喷漆人员，采用汽车漆，使产品内外兼修。
10、终身受用：我们公司研究的带斜铁装置，就是在摇臂钻床大箱和导轨的连接处加了
一根有斜度的斜铁，当机床使用一段时间之后可以通过调节斜铁，让您的机床达到出厂
精度。（需要此功能的客户，请订货告知销售）
11、实体厂家：从购件、加工到成品，全部在公司内，保证了原料及装配的严谨性，
质检出厂，才能到客户手里实现机床的价值。
由于机床为超大，超重物品，快递和物流公司一般不接，所以要用配货站配车，配车
一般是专线车辆，长期两地往返，对两地都比较了解，能送货到门，方便装车和客户卸
车，一站直达保证货物安全，但是这种方法时效性不佳，路上快，但是配货慢，一辆大
车要配满货才会走，所以有一个等待的配货时间，根据城市的不同一般热门城市可天天
走货，冷门城市可能就要3-5天，综合考虑，安全，方便，时效，配车是机床运输的选
择，所以客户可以放心购买。
