品牌:广速
起订:1台
供应:50台
| 类型 : | 摇臂钻床 | 品牌 : | 广速 |
| 型号 : | Z3050 | 控制形式 : | 人工 |
| 产品类型 : | 全新 | 是否库存 : | 是 |
| 售后服务 : | 保修三年 | 主电机功率 : | 5 |
| 外形尺寸 : | 2500-1060-2800 | 轴数量 : | 单轴 |
| 钻孔直径范围 : | 50 | 主轴转速范围 : | 25-2000 |
| 主轴孔锥度 : | 5 | 适用行业 : | 通用 |
| 布局形式 : | 立式 | 适用范围 : | 通用 |
| 作用对象材质 : | 金属 |

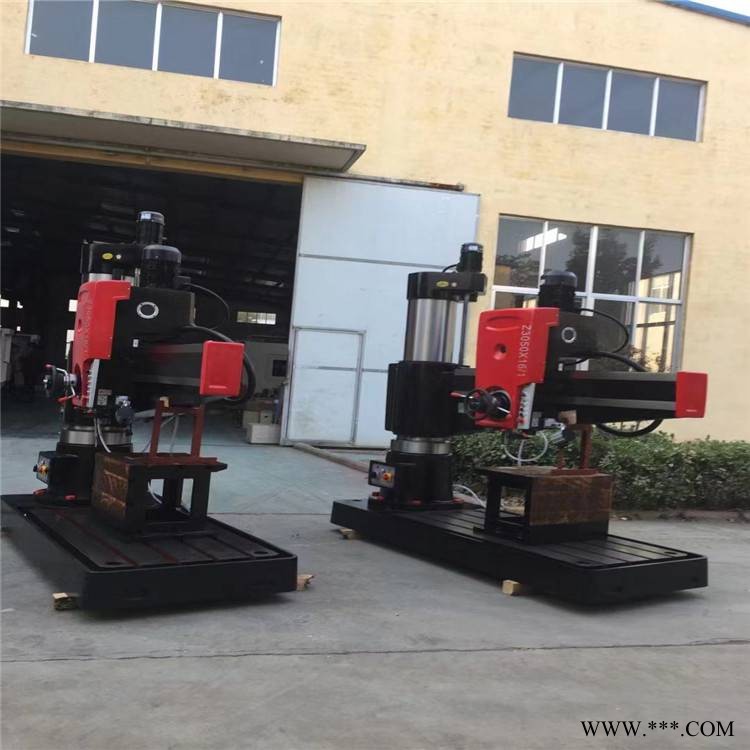

Z3050摇臂钻床是一种用途广泛的机床，是技术院校教学大纲上指定的一款型号。主要用于对大、中、小型零件进行钻孔、扩孔、锪孔、铰孔、锪平面和攻螺纹等工作。是一款通用化非常高，工艺成熟的常规钻床，为我公司的主打精品机床深受广大客户的欢迎。
1、主要关键件选用铸铁和钢材。
2、经设备连续加工，确保基础部件精良。
3、采用液压预选变速机构，可节省辅助时间。
4、主轴正反转，停车（制动），变速、空档等动作，用一个手柄控制，操纵轻便快捷。
5、主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构，夹紧可靠。
6、16级主轴转速与进给可选配出经济的切削。
7、摇臂导轨，外柱圆表面，主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理，可长期保持机床精度的稳定性，延长了使用寿命。
8、有完善的保护装置和外柱防护。
9、在结构设计方面和在制造过程中，还采取了一系列有效措施，使得机床的精度持久性和整机的使用寿命均为加大延长。
10、新工艺涂装和不断改进的外观展示时代风
主要技术参数 | Z3050-16 |
钻孔直径mm | 50 |
主轴端面至工作台距离mm | 320-1220 |
主轴中心距立柱母线距离mm | 350-1600 |
主轴行程mm | 300 |
主轴锥孔(莫氏) | 5 |
主轴转速范围r.p.m | 25-2000 |
主轴转速级数 | 16 |
主轴进给量范围r.p.m | 0.04-3.2 |
主轴进给量级数 | 16 |
摇臂回转角度 | 360 |
主电机功率kw | 4 |
升降电机功率kw | 1.5 |
机床重量kg | 3500 |
外形尺寸mm | 2500-1060-2800 |
1摇臂钻床基本介绍
主轴箱可在摇臂上移动，并随摇臂绕立柱回转的钻床（见图）。摇臂还可沿立柱上下移动，以适应加工不同高度的工件。较小的工件可安装在工作台上，较大的工件可直接放在机床底座或地面上。摇臂钻床广泛应用于单件和中小批生产中，加工体积和重量较大的工件的孔。摇臂钻床的主要变型有滑座式和向式两种。滑座式摇臂钻床是将基型摇臂钻床的底座改成滑座而成，滑座可沿床身导轨移动，以扩大加工范围，适用于锅炉、桥梁、机车车辆和造船等行业。摇臂钻床的摇臂除可作垂直和回转运动外,并可作水平移动,主轴箱可在摇臂上作倾斜调整，以适应工件各部位的加工。此外，还有车式、壁式和数字控制摇臂钻床等。
摇臂钻床
钻床是一种孔加工设备，可以用来钻孔、扩孔、铰孔、攻丝及修刮端面等多种形式的加工。按用途和结构分类，钻床可以分为立式钻床、台式钻床、多孔钻床、摇臂钻床及其他.用钻床等。在各类钻床中，摇臂钻床操作方便、灵活，适用范围广，具有典型性，特别适用于单件或批量生产带有多孔大型零件的孔加工，是一般机械加工车间常见的机床。
2摇臂钻床主要结构
摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。
内立柱固定在底座的一端，在他的外面套有外立柱，外立柱可绕内立柱回转360度。摇臂的一端为套筒，它套装在外立柱做上下移动。由于丝杆与外立柱连成一体，而升降螺母固定在摇臂上，因此摇臂不能绕外立柱转动，只能与外立柱一起绕内立柱回转。主轴箱是一个复合部件，由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上，可以通过手轮操作，使其在水平导轨上沿摇臂移动。
