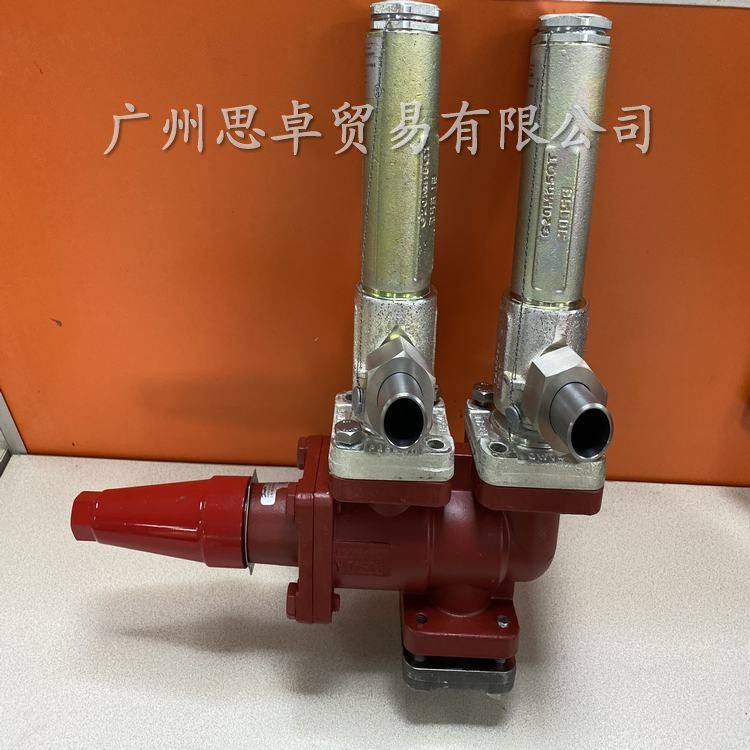

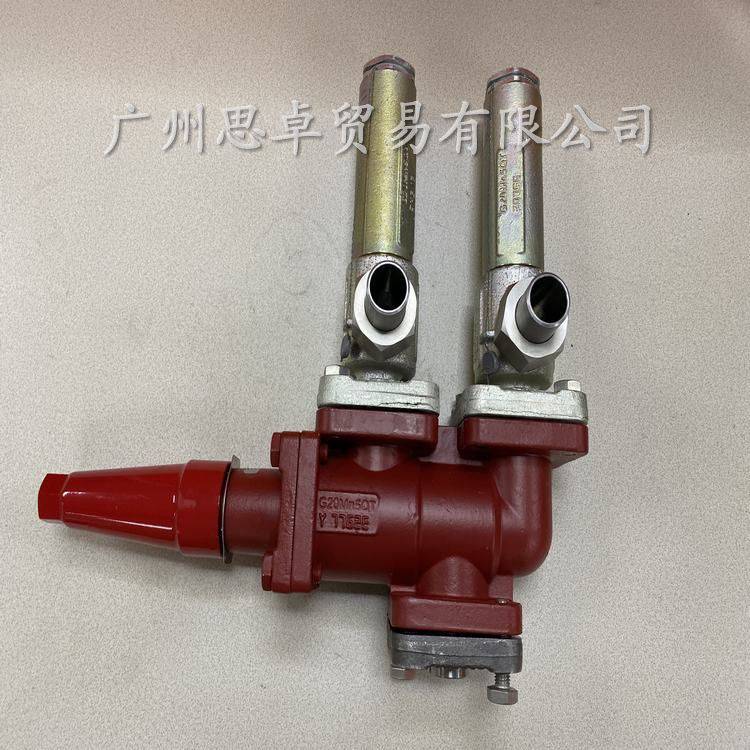

丹佛斯DSV2+SFV20-25（G20Mn5QT）三通安全阀

DSV 1和 DSV 2是三通阀门，其设计满足所有工业制冷应用需要。

DSV 阀门为双安全阀系统而设计。阀门具有流动特性而且易于维修拆卸。阀芯设计确保良好的关闭性能，即使施加zui小的力矩也可有效关闭阀门。所有的阀门都配有阀帽和接头 /法兰，这些确保方便地检查和更换安全阀。

丹佛斯SFV & SFA系列安全阀是背压式泄压阀，特别为保护容器或其他部件不过压而设

计。丹佛斯BSV系列安全阀是一个背压无关的标准安全阀。丹佛斯POV系列导阀控制

的安全阀通过背压独立的安全导阀BSV控制，主要用于压缩机过压保护。

丹佛斯SFV & SFA系列安全阀可为您带来：

◈  阀体材料为耐低温钢，能在低温下运行

丹佛斯BSV系列安全阀可为您带来：

◈  作为一个角形安全阀可以在相当高的背压下工作

◈  完全胜任外部安全阀的应用领域

◈  弹簧室经过良好的密封，可以防止制冷剂泄漏

丹佛斯POV系列内部安全阀可为您带来：

◈  小尺寸设计展现更好的安装和维护性能

◈  与直接控制的背压独立型安全阀相比，该款导阀控制的安全阀即使在背压很高的条件下依然

具有很大的容量，可以为压缩机带来保护。

焊接

焊接接头过程中，接头必须从阀门上拆下焊接（图5）。焊接过程中，需要保证焊料和焊接方法适用于阀体的材质，选择合适的焊料和正确的焊接方法。焊接后阀体内需要认真清理，确保安装前焊渣已清理干净。为避免焊渣及污垢进入阀体和功能模块。装配完成后请一定确保SFV&SFA系列安全阀内部不受外部附加应力。

装配

安装阀门之前，清除管道和阀体里的焊渣和污垢。如图6所示安装阀门。

颜色和标示

SFV&SFA系列安全阀已在出厂前进行了镀锌铬防锈处理。然而此处理没有覆盖到阀门的焊接连接部分。如果需要做进一步防腐蚀保护，可以为阀门喷漆处理。阀门的标识位于阀门端盖的信息识别（ID）牌上。阀门在安装和组装之后，必须涂上一种合适的保护涂层来防止外表面腐蚀。建议在重新喷漆时，做好对信息识别（ID）牌的保护。请使用丹佛斯原厂的配件（填料函、O型圈和垫片）进行更换。更换备件请提前确认新备件的材质是否适用于相关制冷剂。如有任何疑问，请联系丹佛斯当地办事处。

图纸只是用来演示，不能用来测量和加工。
