| 产品特性 : | 泄压阀 | 品牌 : | DANFOSS/丹佛斯 |
| 型号 : | SFV25T221 | 阀瓣开启高度 : | 全启式安全阀 |
| 结构形式 : | 弹簧式 | 3C阀门类别 : | 工业 |
| 加工定制 : | 否 | 连接形式 : | 外螺纹 |
| 材质 : | 安全阀 | 公称通径 : | 25 |
| 适用介质 : | 标准 : | 美标 | |
| 流动方向 : | 单向 | 零部件及配件 : | 定位器 |
| 形态 : | 膨胀式 | 压力环境 : | 常压 |
| 类型(通道位置) : | 直角式 | 阀体构造 : | 封闭式 |
| 规格 : | SFV20T221 |

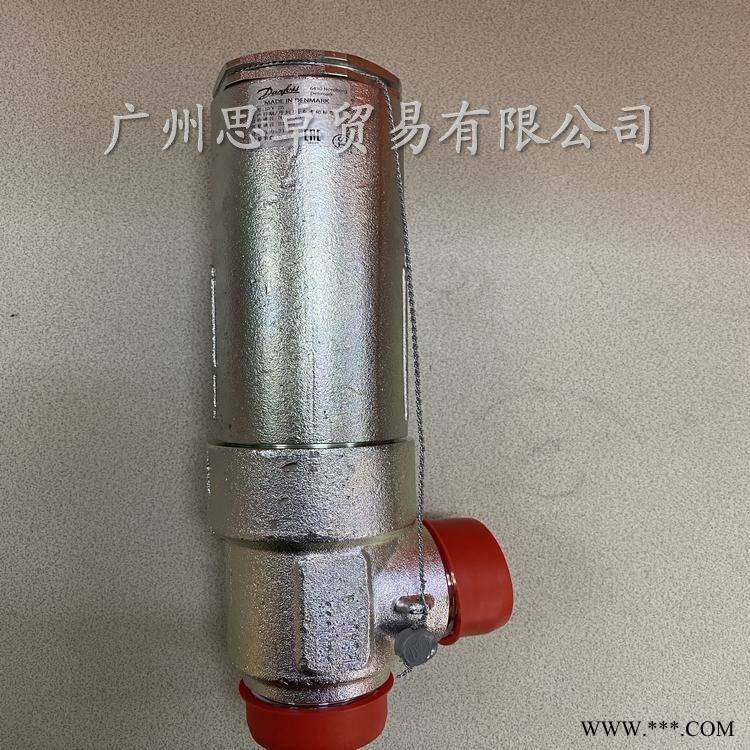

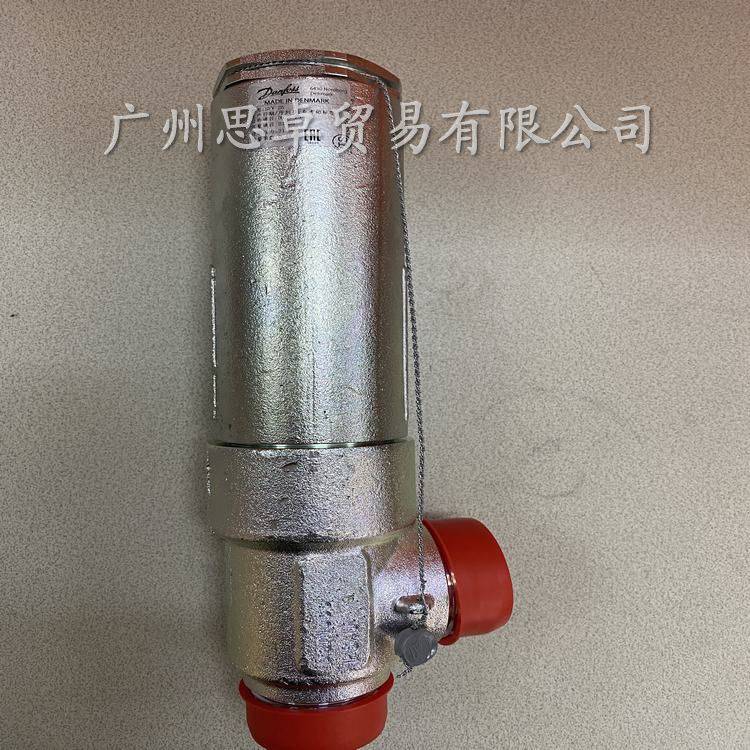

丹佛斯牌SFV25T221bar泄压式安全阀的安装方法
制冷剂
适用于各种不可燃制冷剂，包括氨和其他无腐蚀性的气体液体工质（需考虑密封介质的兼容性）。不推荐将其应用在易燃易爆的碳氢制冷剂上。
如需了解更多详情信息请联系丹佛斯。
温度范围
－30℃/＋100℃ (－22℉/＋212℉)
压力范围
SFV 20-25: 25 bar g (362 psi g)
SFA 15: 40 bar g (580 psi g)
丹佛斯工业制冷提供设定好压力的安全阀（标记在ID牌上）并且铅封。只要不破坏铅封，丹佛斯即可保证正确的设定压力。为保证SFV阀的正常工作，阀门安装时应使弹簧座保持向上（图1）。安装安全阀时，避免热和动应力的影响 （振动）（ 图2）。请注意防止污物通过阀门的出口接管进入阀门（图3）。
如果阀门的出口接管直接通向大气，可在出口接一个含油的U型弯管以隔绝水分和污物的进入（图4）。
SFV&SFA系列安全阀的设计可以承受很高的内部压力。尽管如此，管路系统的设计也必须避免有存液弯，防止系统出现因热膨胀导致的过高压力而损坏管路。管路的设计应考虑对系统中出现瞬时“液击”现象的有效防护。
焊接
焊接接头过程中，接头必须从阀门上拆下焊接（图5）。焊接过程中，需要保证焊料和焊接方法适用于阀体的材质，选择合适的焊料和正确的焊接方法。焊接后阀体内需要认真清理，确保安装前焊渣已清理干净。为避免焊渣及污垢进入阀体和功能模块。装配完成后请一定确保SFV&SFA系列安全阀内部不受外部附加应力。
装配
安装阀门之前，清除管道和阀体里的焊渣和污垢。如图6所示安装阀门。
颜色和标示
SFV&SFA系列安全阀已在出厂前进行了镀锌铬防锈处理。然而此处理没有覆盖到阀门的焊接连接部分。如果需要做进一步防腐蚀保护，可以为阀门喷漆处理。阀门的标识位于阀门端盖的信息识别（ID）牌上。
阀门在安装和组装之后，必须涂上一种合适的保护涂层来防止外表面腐蚀。建议在重新喷漆时，做好对信息识别（ID）牌的保护。请使用丹佛斯原厂的配件（填料函、O型圈和垫片）进行更换。更换备件请提前确认新备件的材质是否适用于相关制冷剂。如有任何疑问，请联系丹佛斯当地办事处。
图纸只是用来演示，不能用来测量和加工
