品牌:Danfoss/丹佛斯
起订:1个
供应:638个
立即购买
| 产品特性 : | 角型止回阀 | 品牌 : | Danfoss/丹佛斯 |
| 型号 : | CHV15-20 | 材质 : | 止回阀 |
| 连接形式 : | 焊接 | 加工定制 : | 否 |
| 种类 : | 氨用止回阀 | 结构形式 : | 旋启式 |
| 公称通径 : | 15-20 | 适用介质 : | |
| 形态 : | 旋塞式 | 压力环境 : | 常压 |
| 标准 : | 美标 | 流动方向 : | 单向 |
| 驱动方式 : | 热力 | 工作温度 : | 常温 |
| 类型(通道位置) : | 直角式 | 规格 : | CHV15-20 |

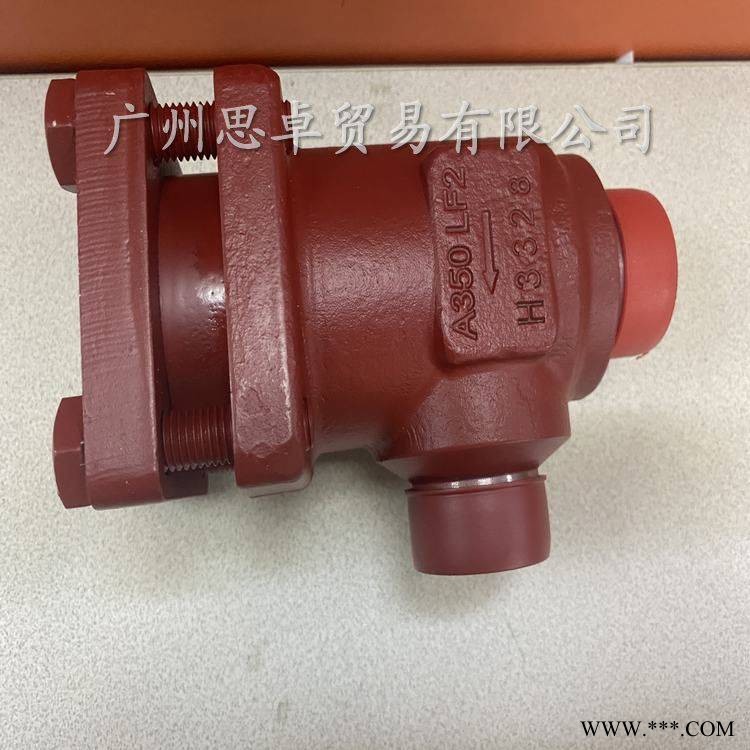

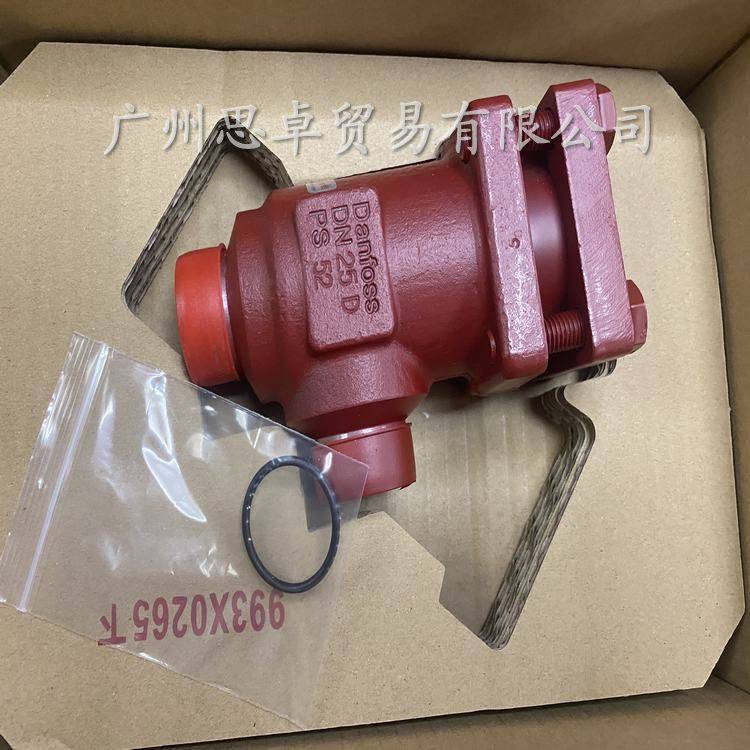

Danfoss（丹佛斯）CHV-X15-20D【148B5336】止回阀的技术参数
制冷剂
适用于所有常见的不可燃制冷剂和所有非腐蚀性气体/液体物质。
适用于化学和石油化工方面应用。
阀门应使用在密封的制冷系统内部。如需了解更多详细信息请联系丹佛斯 。
温度范围
–60℃/+150℃ (–76℉/+302℉)
压力范围
工作压力：52 bar g (754 psi g)
Danfoss（丹佛斯）CHV-X15-20D【148B5336】止回阀的装配方法
装配前请清理管道和阀体内的焊渣及污垢。检查阀芯在阀体内被更换之前，已经完全向阀盖方向拧紧（图3）。
SCA-X 截止止回阀注意事项
只有当阀杆向外拧入“阀盖”，即逆时针方向拧紧后才能获得全部的容量（图3）。
紧固
使用扭矩扳手紧固螺帽，并达到表中规定的数值（图3）。请务必遵守包含扭矩的表（图3），切勿超过力矩范围。
SCA-X/CHV-X 15-125 阀门注意事项
如需获得流量，插入模块必须按照图10中的指示安装。否则，kv值将低于产品样本中的规定。
颜色和标识
SCA-X 阀门和 CHV-X 阀门在工厂中使用红色底漆油漆。通过阀盖顶部的绿色 ID 环和阀体上的冲压印记可以准确识别阀门。安装和组装后，阀套外表面必须使用适当的保护层防止腐蚀。重新粉刷阀门时建议对铭牌进行保护。
