| 产品特性 : | 脉冲式 | 流量 : | 500-3150KW |
| 转速 : | 1440 | 型号 : | AKVA20-1-2 |
| 品牌 : | Danfoss/丹佛斯 | 材质 : | 碳钢 |
| 连接形式 : | 焊接 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 美标 |
| 流动方向 : | 单向 | 驱动方式 : | 电子 |
| 零部件及配件 : | 阀体 | 用途 : | 节流 |
| 类型(通道位置) : | 直通式 | 适用介质 : | |
| 规格 : | AKVA20-4-5 |

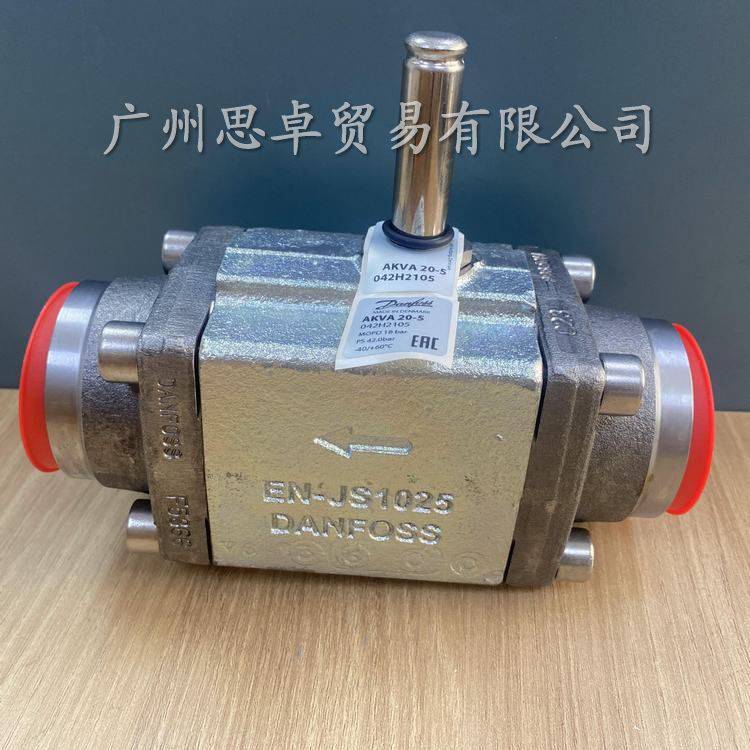

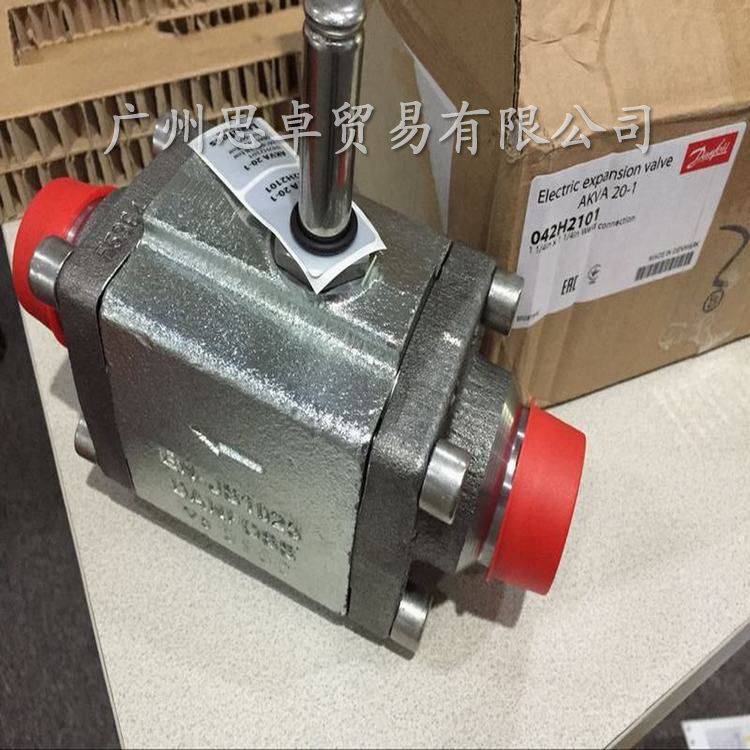

丹佛斯阀门AKVA20-1-2【AKVA20-4-5】脉冲节流阀的产品介绍 产品描述
AKVA 是设计使用在氨制冷系统中的电子膨胀
阀。
通常 AKVA 阀由丹佛斯 ADAP-KOOL® 内的控
制器控制。
AKVA 阀提供部件如下 :
- 单个阀
- 带接线盒或电缆的单个线圈
- 备用部件：上部部件，流口和过滤器
阀的数字型号分别代表阀的制冷量和阀芯的
型号。
阀芯选择流口 3即表示为 AKVA 10-3。
可根据需要更换的流口组件。
■ 制冷剂 氨、氟利昂
■ 阀不需要调整
■ 很宽的调节范围
■ 可更换流口组件
■ 多种型号 d.c. 和 a.c.线圈可供选择
■ 整个制冷范围内快速反应
■ 某些应用场合阀门 AKVA 既可以用作膨胀阀也
可以用作电磁阀
丹佛斯阀门AKVA20-1-2【AKVA20-4-5】脉冲节流阀的设计参数设计参数：
阀 AKVA 10 覆盖从4 kW到 100 kW (氨)的制冷量，分为 8个制冷量范围的阀。阀 AKVA 10 的阀体材质为不锈钢带有焊接接口。阀 AKVA 15 是法兰接口。阀门覆盖从 125 kW到500 kW (氨 ) 的制冷量，分为 4个制冷量范围的阀门。阀 AKVA 20 覆盖从 500 kW 到 3150 kW (氨 )的制冷量，分为 5个制冷量范围的阀。阀门 AKVA 20具有焊接接口。
阀 AKVA可以用在 :
■ 满液式蒸发器 (高 /低 压 )
■ 低压循环桶
■ 直接膨胀 . 参见附件。
如果阀 AKVA 用于冷水机组， 请联系丹佛斯。
设计参数
型号 AKVA 10 AKVA 15 AKVA 20
线圈电压偏差 +10 / –15% +10 / –15% +10 / –15%
IEC 529的防护等级 Max. IP 67 Max. IP 67 Max. IP 67
工作原理
( 脉宽调制)
PWM PWM PWM
推荐周期时间 6 秒 6 秒 6 秒
制冷量 (氨) 4~100 kW 125~500 kW 500~3150 kW
调节范围 10~100 10~100 10~100
连接方式 焊接 焊接 焊接
介质温度 – 50℃/60℃ – 40℃/60℃ – 40℃/60℃
环境温度 – 50℃/50℃ – 40℃/50℃ – 40℃/50℃
阀座泄露率 k v -值<0.02% k v -值<0.02% k v -值<0.02%
MOPD 18 bar 22 bar 18 bar
过滤器 内部 100 μm 可更换 外部 100 μm 外部 100 μm
工作压力 PS = 42 bar g PS = 42 bar g PS = 42 bar g
