| 加工定制 : | 是 | 品牌 : | 先导式 |
| 型号 : | DCF22b | 规格 : | 二位二通电磁阀 |
| 适用范围 : | 二位二通电磁阀 |

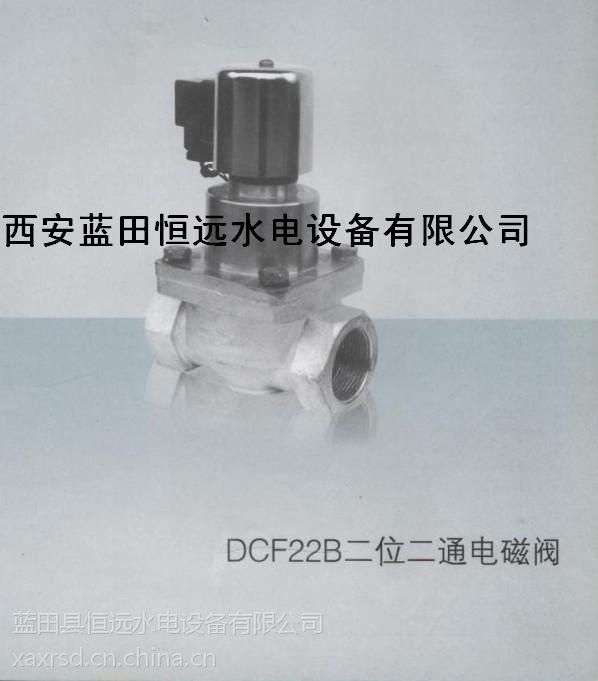

先导式常闭电磁阀DCF22B二位二通电磁阀体积
先导式常闭电磁阀DCF22B二位二通电磁阀体积
先导式常闭电磁阀DCF22B二位二通电磁阀体积
一、概述
DCF22B-10～150X系列阀为二位二通先导式常闭电磁阀,即通电阀门开启,断电关闭。适用于介质为空气、水、油的管道中,实现自动切换和远程控制
二、特点
■ 采用不锈钢材质，耐腐防锈，使用寿命长
■ 电磁铁可长期带电
■ 采用先导结构体积小
三、技术参数
■ 工作介质：油、水、无强腐蚀性气体
■ 额定压力：1.0Mpa、1.6 Mpa、2.5 Mpa 、4.0Mpa
■ 介质温度：＜150℃
■ 环境温度：0~45℃
■ 相对湿度：＜95%RH
■ 结构形式：先导式，***小压差0.1 Mpa
■ 连接方式：螺纹连接、卡套连接
■ 电源电压：DC220V DC24V AC220V DC110V
■ 通 径：DN10~DN50
四、外形及安装尺寸图表
型号 |
通径 |
L |
M |
H1 |
H2 |
G |
DCF22B-10 |
10 |
60 |
30 |
10 |
100 |
G3/8 |
DCF22B-15 |
15 |
72 |
50 |
12 |
120 |
G1/2 |
DCF22B-20 |
20 |
80 |
60 |
15 |
130 |
G3/4 |
DCF22B-25 |
25 |
93 |
70 |
18 |
145 |
G1 |
DCF22B-32 |
32 |
130 |
92 |
22 |
180 |
G5/4 |
DCF22B-40 |
40 |
130 |
92 |
28 |
180 |
G3/2 |
DCF22B-50 |
50 |
150 |
100 |
32 |
193 |
G2 |
