品牌:上海定格泵阀
起订:1件
供应:8888件
立即购买
| 产品特性 : | 耐磨陶瓷 | 品牌 : | 上海定格泵阀 |
| 型号 : | PZ73TC-10P | 连接形式 : | 法兰 |
| 主体材料 : | 不锈钢 | 公称通径 : | 50-700 |
| 3C阀门类别 : | 工业 | 订货号 : | 2020.4.27 |
| 货号 : | 4.27-2 | 适用介质 : | 污水。纸浆。物料 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动，电动，气动 | 零部件及配件 : | 手轮 |
| 用途 : | 截止 | 压力环境 : | 低压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |
| 规格 : | DN65 |

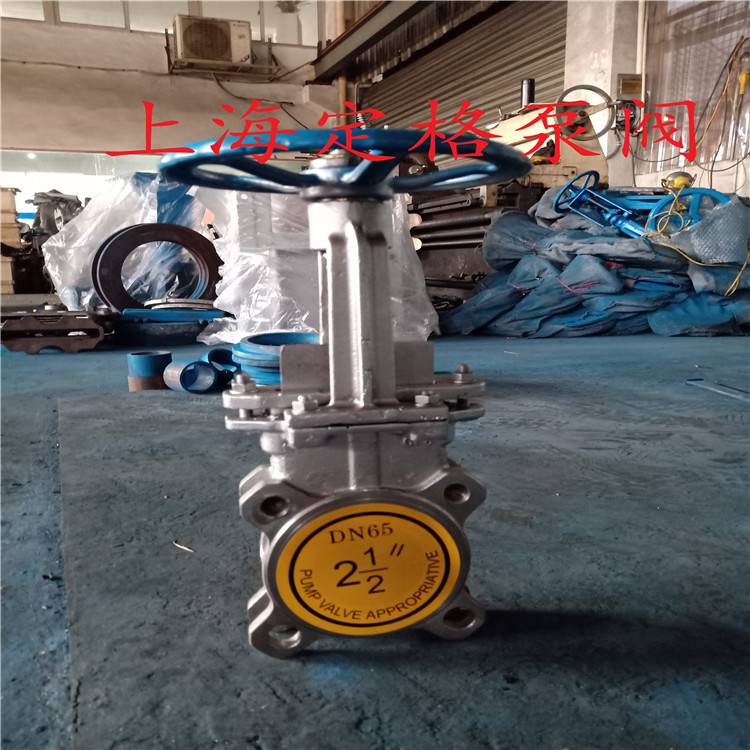

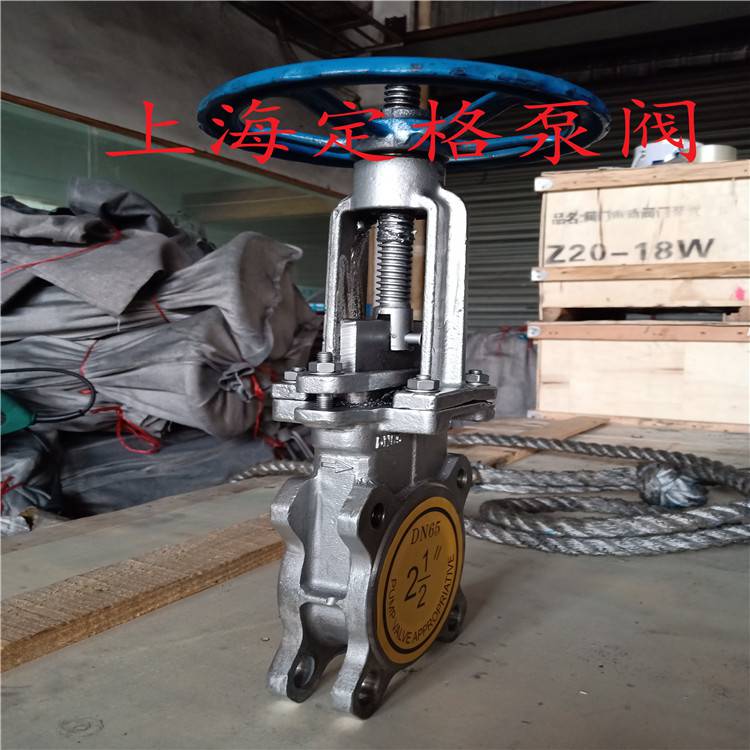

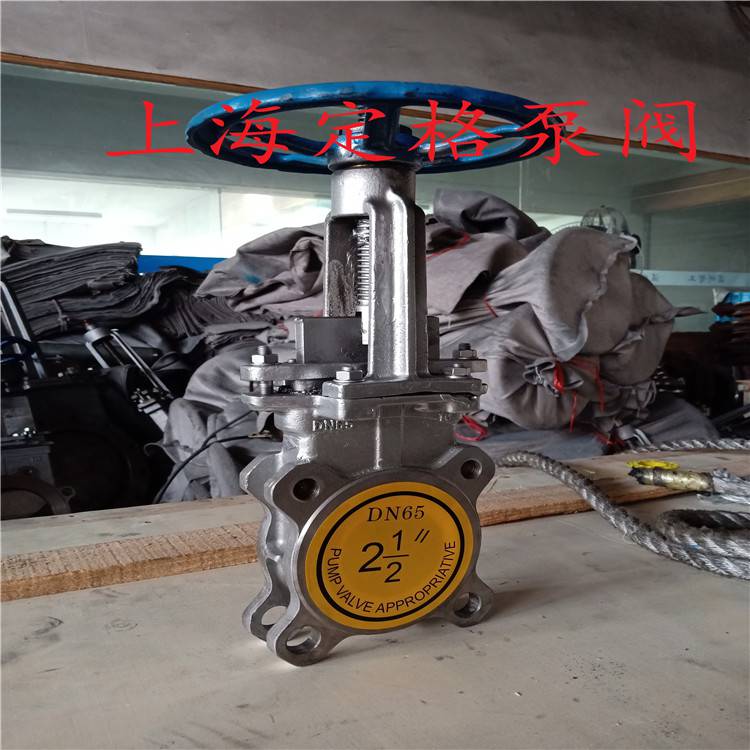

手动陶瓷刀闸阀产品概述：
手动陶瓷刀闸阀密封面及阀门通道采用高性能结构陶瓷材料，升降式陶瓷闸板可刮除密封面上附着的固体颗粒和粘着物，自动清除密封面杂物。陶瓷密封面具有耐腐蚀、耐磨损、高温不变形等优点。适用于调节或切断含有粗大固体颗粒、粘稠胶体、漂浮污物等各类高磨损性介质。具有耐磨损、耐冲刷体积小、流阻小、密封性好、通过能力强、切断效果好、重量轻、易安装、易拆卸、使用寿命长等优点。广泛用于洗煤、选矿、建筑、石化、食品、水泥、排污等多个领域。驱动装置可选用电动、齿轮箱、气动、液动等任意选配。
手动陶瓷刀闸阀性能特点：
1、结构长度采用短系列，阀门重量轻，方便运输、安装和拆卸;
2、适用于灰浆、泥浆、煤浆(煤渣)、矿浆（矿渣)、污水等含固体、液固两相、气固两相介质输送管道，尤其适用于洗煤厂、选矿厂、电厂石子煤等输送系统;
3、闸板、阀座密封面材料采用结构陶瓷，耐磨损、耐腐蚀、抗高温蠕变和良好的耐热冲击性能，维护周期短;
4、可根据实际工况的特点提供不同材质的耐磨陶瓷衬套，延长阀门的适用寿命;
手动陶瓷刀闸阀应用规范：
| 设计与制造 | GB/T 8691 | |
| 连接端尺寸 | 结构长度 | GB/T 15188.2 |
| 法兰尺寸 | JB/T 79.1 | |
| 检验与试验 | JB/T 8691 | |
| 材料 | 碳钢 | GB/T 12229 |
| 不锈钢 | GB/T 12230 | |
| 标志 | GB/T 12220 | |
| 供货 | GB/T 12252 | |
手动陶瓷刀闸阀零件材料：
| 序号 | 名称 | 材料 | 序号 | 名称 | 材料 |
| 1 | 阀座 | 结构陶瓷 | 7 | 阀杆 | 2Cr13 |
| 2 | 阀体 | WCB | 8 | 支架 | WCB |
| 3 | 阀板 | 304+结构陶瓷 | 9 | 螺母 | 青铜 |
| 4 | 填料 | 柔性石墨 | 10 | 轴承 | |
| 5 | 填料压盖 | WCB | 11 | 手轮 | Qt400 |
| 6 | 锁轴 | 2Cr13 | 12 | 圆螺母 | 25# |
