品牌:雅金
起订:1个
供应:100个
| 产品特性 : | 耐腐蚀 | 品牌 : | 雅金 |
| 型号 : | PZ41TC | 结构形式 : | 杠杆式 |
| 3C阀门类别 : | 工业 | 加工定制 : | 否 |
| 材质 : | 陶瓷 | 连接形式 : | 对夹 |
| 适用介质 : | 各种高腐蚀化学介质 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀杆 | 用途 : | 排污 |
| 类型(通道位置) : | 直通式 | 口径 : | 100 |
| 公称通径 : | DN50-400mm | 规格 : | DN100 |

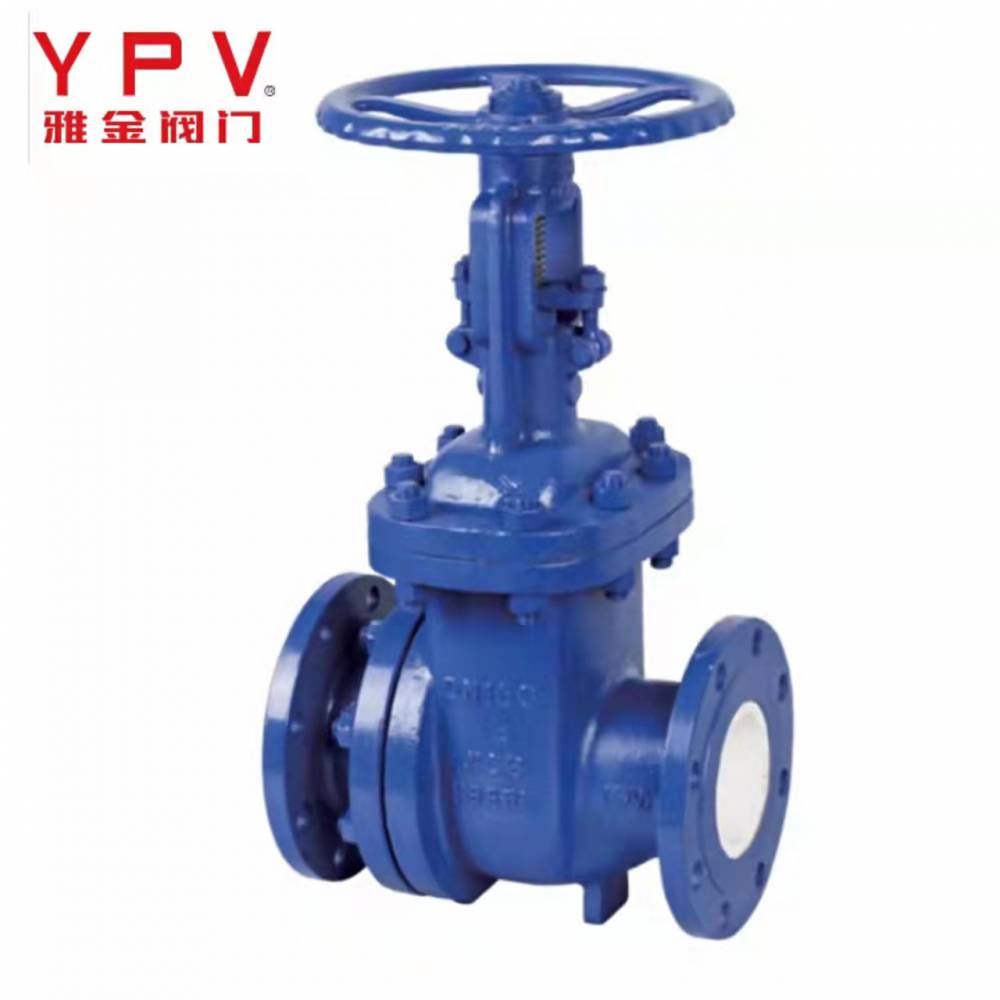

PZ41TC-10C手动陶瓷排渣阀 PZ41TC-16C耐磨陶瓷排渣闸阀 PZ41TC-25C陶瓷闸阀的阀体采用碳钢或不锈钢材质，内衬采用工程陶瓷。主要适用于矿料矿浆和灰渣浆液等介质。连接方式一般采用法兰式连接。按照不同工况，可以设计成高压结构，高压可达4.0Mpa。陶瓷排渣阀适用于灰渣、泥渣、煤浆、矿浆、污水等固体、液固、气固二相介质输送系统，尤其适用于火力发电厂水力除渣系统、选矿厂尾矿输送系统。
一、性能特点：
1.出口部位采用流线型设计，可以有效防止积渣，阀体下部分带有排渣口，在关闭的情况下由于管道压力冲向排渣口使渣子彻底排出，不会有灰渣留在阀底,使闸板完全密封。主要适用于DN50-600mm，PN10-40的灰渣水混合物工况，渣水比>1:5，粒度≤5mm
2.闸板、阀座密封面材料均采用结构陶瓷制造，具有耐磨、抗热震、抗热蠕变、抗汽蚀、水锤等优良性能，大大延长了阀门的使用寿命；
3.专门针对固液两相流工矿介质管道设计制造的，具备关断或关断+节流的双重使用功能，与常规浆液阀相比，更具针对性，更耐压；
4，采用双面密封、达到双面耐磨的效果，阀门内腔冲刷过流处衬有陶瓷片，阀座陶瓷密封环内径处具有保护唇结构，可有效防止阀门在即将关闭时硬物从内径处剪裂陶瓷密封环，与常规排渣浆液阀相比，更耐磨、耐腐蚀、耐冲击、使用寿命长；控制及开度指示,阀门若节流使用开度远程调整误差可控制在1.00mm之内，运行时自锁性能良好。
二、工作原理：
PZ41TC-10C手动陶瓷排渣阀 PZ41TC-16C耐磨陶瓷排渣闸阀 PZ41TC-25C陶瓷闸阀靠闸板的升降来完成阀门的启闭。闸板的运动方向与流体方向相垂直，靠可以切割纤维材料的刀刃形闸板来切断介质。排渣阀的阀体实际上不存在腔室，闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用O形密封阀座实现双向密封。
