品牌:工奥阀门
起订:1个
供应:10000个
立即购买
| 产品特性 : | 质量保障 | 品牌 : | 工奥阀门 |
| 型号 : | WA42Y | 阀瓣开启高度 : | 全启式安全阀 |
| 3C阀门类别 : | 工业 | 加工定制 : | 是 |
| 连接形式 : | 法兰 | 材质 : | 不锈钢 |
| 公称通径 : | DN50 | 适用介质 : | 氮气 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 零部件及配件 : | 阀体 | 压力环境 : | 常压 |
| 类型(通道位置) : | 直通式 | 阀体构造 : | 不封闭式 |
| 规格 : | DN50 |
portant;="" height:="" !important;"="">一、 产品概述
portant;="" height:="" !important;"=""> 适用于工作温度≤200℃存在不稳定背压或有毒、腐蚀性介质的设备或管路上，作为超压保护装置。连接法兰标准≤4MPa采用JB/T6……94系列1。＞4MPa采用JB/T……94系列2标准。 它是一种用于有毒有害及易燃易爆介质的压力管道及容器作为超压保护装置，采用不锈钢成形波纹管，保证介质零外漏，又可平衡安全阀出口的背压，保证整定压力。安全阀是一种自动阀门，不借助任何外力而是利用介质本身的压力，当压力超过预定值时，自动排出一定数量的介质，以防止系统内压力超过额定的安全值，当恢复正常压力后，阀门再自行关闭，阻止介质继续流出。所以，安全阀的设计是一个系统性问题，既要考虑安全阀本身的有关因素，又要考虑被保护系统的各种情况对zui终的产品的影响。因此，在设计时需要对引起超压的各种因素进行综合分析、判断，只有这样才能确保安全阀设计的合理、安全和可靠。系统对安全阀的基本要求是准确开启、适时全开、稳定排放、及时回座和可靠密封。安全阀的设计主要考虑结构、材料和性能等方面内容。结构设计包括阀体结构、密封结构、阀座结构、阀瓣结构、背压平衡结构、紧急提升机构；材料方面主要考虑介质的可燃性、易爆性、有毒性和腐蚀性以及低温、高温、高压对材料的影响；性能设计包括阀座（喷嘴）、阀瓣、导向套、调节圈、弹簧的优化组合，以及被保护系统的各种情况。
二、 主要零部件材料表
| 序号 | 零件名称 | 材料 | ||
| WA42Y-C | WA42Y-P | WA42Y-R | ||
| 1 | 阀体 | WCB | ZG1Cr18Ni8Ti/304 | CF8M |
| 2 | 阀座 | 2Cr13 | 1Cr18Ni8Ti | 316 |
| 3 | 调节圈 | 2Cr13 | 1Cr18Ni8Ti | 0Cr18Ni12Mo2Ti |
| 4 | 阀瓣 | 2Cr13 | 1Cr18Ni8Ti | 316 |
| 5 | 反冲盘 | 2Cr13 | 1Cr18Ni8Ti | 316 |
| 6 | 波纹管 | 304 | 304 | 316 |
| 7 | 导向套 | 2Cr13 | 1Cr18Ni8Ti | 0Cr18Ni12Mo2Ti |
| 8 | 阀盖 | ZG230-450 | ZG230-450 | ZG230-450 |
| 9 | 弹簧 | 50CrVA | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 |
| 密封面材料 | 堆焊Co基硬质合金 | |||
三、 主要连接尺寸表
| 公称压力 | 公称通径DN(mm) | 尺寸(mm) | ||||
| PN(Mpa) | do | DN&＃39; | L | L1 | ≈H | |
| 1.6-4.0 | 20 | 15 | 25 | 110 | 95 | 281 |
| 25 | 16 | 32 | 110 | 95 | 281 | |
| 32 | 20 | 40 | 115 | 100 | 285 | |
| 40 | 25 | 50 | 120 | 110 | 295 | |
| 50 | 32 | 65 | 135 | 120 | 305 | |
| 65 | 40 | 80 | 160 | 140 | 394 | |
| 80 | 50 | 100 | 170 | 135 | 406 | |
| 100 | 65 | 125 | 205 | 160 | 511 | |
| 125 | 80 | 150 | 210 | 190 | 586 | |
| 150 | 100 | 175 | 255 | 230 | 601 | |
| 200 | 125 | 250 | 305 | 260 | 734 | |
| 250 | 150 | 300 | 350 | 320 | 928 | |
| 300 | 200 | 400 | 370 | 350 | 1159 | |
| 350 | 250 | 500 | 375 | 415 | 1314 | |

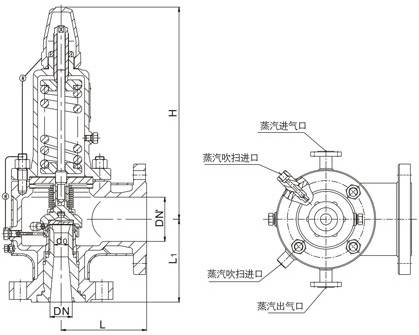

四、 主要结构图
