品牌:工奥阀门
起订:1个
供应:10000个
立即购买
| 产品特性 : | 质量保障 | 品牌 : | 工奥阀门 |
| 型号 : | A28W-16T | 阀瓣开启高度 : | 全启式安全阀 |
| 结构形式 : | 弹簧式 | 3C阀门类别 : | 工业 |
| 加工定制 : | 是 | 连接形式 : | 螺纹 |
| 材质 : | 黄铜 | 公称通径 : | DN50 |
| 适用介质 : | 氮气 | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 阀体 |
| 压力环境 : | 常压 | 类型(通道位置) : | 直通式 |
| 规格 : | DN50 |
portant;="" height:="" !important;"="">当设备或管道内压力超过允许值时，阀门自动开启，继而全量排放，当压力降至规定值时，阀门自动关闭，保证设备和管道的安全运行。
portant;="" height:="" !important;"=""> 该类型安全阀采用弹簧直接载荷式，螺纹连接，阀盖敞开式结构，带提升扳手。
portant;="" height:="" !important;"="">
主要零部件材料表
| 序号 | 零件名称 | 零件材料 | |
| 1 | 阀体 | 黄铜 | |
| 2 | 阀座 | 黄铜 | |
| 3 | 调节圈 | 黄铜 | |
| 4 | 阀瓣 | 黄铜 | |
| 5 | 弹簧 | 50CrVa | |
| 6 | 阀杆 | 黄铜 | |
| 7 | 调整螺杆 | 黄铜 | |
| 8 | 保护罩 | 黄铜 | |
| 密封面材料 | 堆焊Co基硬质合金 | ||
主要整定压力等级表
| 公称压力 | 整定压力等级 | |||||||
| PN(Mpa) | ||||||||
| 1.6 | 0.06～0.1 | 0.1～0.16 | 0.16～0.25 | 0.4～0.6 | 0.6～0.8 | 0.8～1.0 | 1.0～1.3 | 1.3～1.6 |
主要连接尺寸表
| 公称压力 | 公称通径 | 尺寸(mm) | |||||||
| PN(Mpa) | DN(mm) | ZG(锥管螺纹) | do | S | H | L1 | L | G (管螺纹) | 重量(Kg) |
| 1.6 | 15 | 1/2” | 16 | 30 | 176 | 54 | 35 | 1/2” | 1 |
| 20 | 3/4” | 20 | 34 | 189 | 59 | 37 | 3/4” | 1.2 | |
| 25 | 1” | 25 | 40 | 221 | 70 | 42 | 1” | 1.7 | |
| 32 | 11/4” | 31 | 48 | 247 | 83 | 45 | 11/4” | 2.1 | |
| 40 | 11/2” | 37 | 56 | 269 | 89 | 55 | 11/2” | 3 | |
| 50 | 2” | 48 | 66 | 305 | 104 | 67 | 2” | 4.7 | |
| 65 | 21/2” | 62 | 86 | 362 | 116 | 76 | 21/2” | 9 | |

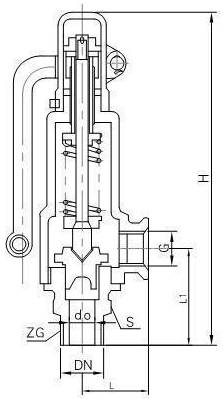

主要结构图
