品牌:工奥阀门
起订:1个
供应:10000个
立即购买
| 产品特性 : | 质量保障 | 品牌 : | 工奥阀门 |
| 型号 : | JA22H | 3C阀门类别 : | 工业 |
| 加工定制 : | 是 | 连接形式 : | 法兰 |
| 材质 : | 碳钢 | 公称通径 : | DN25 |
| 适用介质 : | 水 | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 阀体 |
| 压力环境 : | 常压 | 规格 : | DN25 |
主要性能参数
| 型号 | 公称压力/Mpa | 强度试验压力/Mpa | 整定压力/Mpa | 工作温度/℃ | 适用介质 |
| JA22H-2.5 | 0.25 | 0.4 | 0.1 | ≤200 | E级蒸汽锅炉和类似的非腐蚀性介质的锅炉 |
| JA22W-2.5P | 0.25 | 0.4 | 0.1 | ≤200 | 有腐蚀性介质的设备和管路 |
主要零部件材料
| 型号 | 零件名称 | |||
| 阀体 | 阀座、阀瓣 | 导向圈 | 挡圈 | |
| JA22H-2.5 | 灰铸铁 | 2Cr13 | 铬镍钛不锈钢 | 65Mn |
| JA22W-2.5P | 铬镍钛不锈钢 | 铬镍钛不锈钢 | 铬镍钛不锈钢 | 铬镍钛不锈钢 |
主要外形尺寸
| 公称通径DN/mm | 锥管螺纹/in | 尺寸/mm | 重量/kg | |||
| d | D | S | H | |||
| 15 | RC1/2 | 7 | 75 | 30 | 70 | 3.2 |
| 20 | RC3/4 | 10 | 85 | 34 | 80 | 4 |
| 25 | RC1 | 15 | 110 | 40 | 105 | 5 |
| 32 | RC1(1/4) | 20 | 130 | 48 | 135 | 6.4 |
| 40 | RC1(1/2) | 25 | 150 | 56 | 145 | 8.8 |

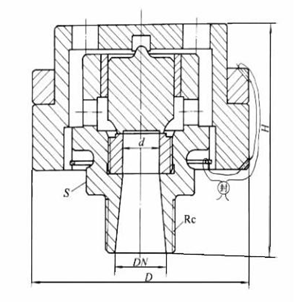

结构图
