| 产品特性 : | 质量保障 | 品牌 : | 工奥阀门 |
| 型号 : | A21F | 阀瓣开启高度 : | 微启式安全阀 |
| 结构形式 : | 弹簧式 | 3C阀门类别 : | 工业 |
| 加工定制 : | 否 | 连接形式 : | 外螺纹 |
| 材质 : | 碳钢 | 公称通径 : | DN25 |
| 适用介质 : | 水 | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 阀体 |
| 压力环境 : | 常压 | 规格 : | DN25 |
A21F弹簧微启式外螺纹安全阀产品介绍
portant;="" height:="" !important;"=""> 当设备或管道内压力超过允许值时，阀门自动开启，继而全量排放，当压力降至规定值时，阀门自动关闭，保证设备和管道的安全运行。
portant;="" height:="" !important;"="">弹簧微启式外螺纹安全阀厂家是启闭件受外力作用下处于常闭状态，当设备或管道内的介质压力升高超过规定值时，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值的特殊阀门。安全阀属于自动阀类，弹簧微启式外螺纹安全阀厂家主要用于锅炉、压力容器和管道上，控制压力不超过规定值，对人身安全和设备运行起重要保护作用。安全阀必须经过压力试验才能使用。
零部件材料表
| 序号 | 零件名称 | 材料 | |
| A21F-C | A21F-P | ||
| 1 | 管接头 | 20 | 1Cr18Ni9Ti |
| 2 | 管接头螺母 | 35 | 2Cr13 |
| 3 | 阀座 | 35 | 1Cr18Ni9Ti |
| 4 | 阀体 | 2Cr13 | 1Cr18Ni9Ti |
| 5 | 阀瓣 | 2Cr13+PTFE | 1Cr18Ni9Ti+PTFE |
| 6 | 弹簧座 | 2Cr13 | 1Cr18Ni9Ti |
| 7 | 弹簧 | 50CrVA | 50CrVA包覆氟塑料 |
| 8 | 锁紧螺母 | Q235-A | ZG230-450 |
| 9 | 弹簧导向垫 | 2Cr13 | 1Cr18Ni9Ti |
| 10 | 调节螺母 | Q235-A | 2Cr13 |
| 密封面材料 | "F"型为PTFE | ||
主要连接尺寸表
| 公称压力 | 公称通径 | 尺寸(mm) | ||||||||
| PN(Mpa) | DN(mm) | do | d | Do | M | d1 | D1 | L | L1 | ≈H |
| 1.6-4.0 | 15 | 12 | 15 | 20 | M27×1.5 | G1/2" | 30 | 35 | 76 | 66 |
| 20 | 15 | 20 | 25 | M33×1.5 | G3/4" | 35 | 40 | 87 | 68 | |
| 25 | 19 | 25 | 31 | M39×1.5 | G1" | 40 | 50 | 100 | 105 | |

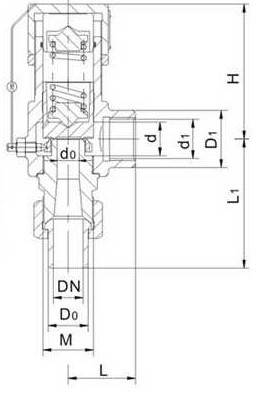

主要结构图
