品牌:工奥阀门
起订:1个
供应:10000个
立即购买
| 产品特性 : | 质量保障 | 品牌 : | 工奥阀门 |
| 型号 : | A48Y | 结构形式 : | 先导式（脉冲式） |
| 3C阀门类别 : | 工业 | 加工定制 : | 否 |
| 连接形式 : | 法兰 | 材质 : | 碳钢 |
| 公称通径 : | DN80 | 适用介质 : | 氧气 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 零部件及配件 : | 阀体 | 压力环境 : | 高压 |
| 类型(通道位置) : | 二通式 | 规格 : | DN80 |

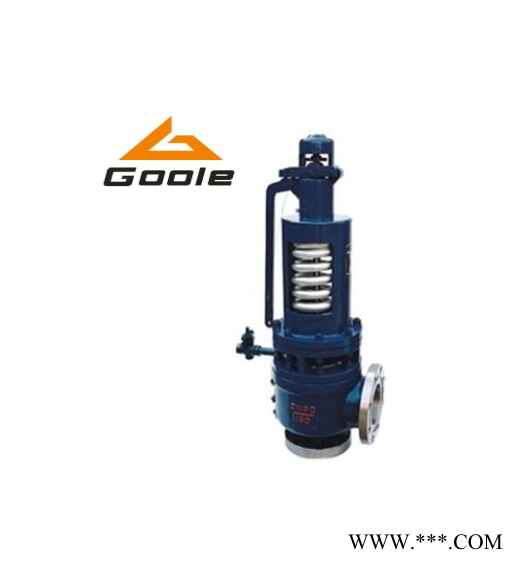

一、A48Y高温高压安全阀（电站用）产品介绍
A48Y型高温高压安全阀适用于工作温度≤350℃的蒸汽、空气等介质的设备或管道上，作为超压保护装置，当设备或管道内压力超过允许值时，阀门自动开启，继而全量排放，当压力降至规定值时，阀门自动关闭，保证设备和管道的安全运行。
二、A48Y高温高压安全阀（电站用） 主要零部件材质
| NO. | 零件名称 | C型材料 | I型材料 | V型材料 |
| 1 | 阀体 | WCB | ZG1Cr5Mo | ZG15Cr1Mo1V |
| 2 | 阀座 | 2Cr13 | 1Cr18Ni9Ti | 12Cr1MoVA |
| 3 | 调节圈 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 4 | 阀瓣 | 2Cr13 | 17-4PH | 17-7PH |
| 5 | 导向套 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 6 | 散热器 | ZG230-450 | ZG230-450 | ZG230-450 |
| 7 | 阀盖 | ZG230-450 | ZG230-450 | ZG230-450 |
| 8 | 弹簧 | 50CrVA | 50CrVA | 50CrVA |
三、A48Y高温高压安全阀（电站用） 产品尺寸
| 型号 | 公称 | do | D | K | g | g1 | b | f | f1 | Z-?d |
| 通径 | ||||||||||
| A48Y-16C | 40 | 25 | 150 | 110 | 85 | 18 | 3 | 4-18 | ||
| A48Y-16I | 50 | 32 | 165 | 125 | 100 | 20 | 3 | 4-18 | ||
| A48Y-16V | 65 | 40 | 185 | 145 | 120 | 20 | 3 | 4-18 | ||
| 80 | 50 | 200 | 160 | 135 | 20 | 3 | 8-18 | |||
| 100 | 65 | 220 | 180 | 155 | 20 | 3 | 8-18 | |||
| 150 | 100 | 285 | 240 | 210 | 24 | 3 | 8-23 | |||
| 200 | 125 | 340 | 295 | 265 | 26 | 3 | 12-23 | |||
| A48Y-40 | 25 | 16 | 115 | 85 | 58 | 65 | 16 | 2 | 4 | 4-14 |
| A48Y-40I | 4-14 | |||||||||
| A48Y-40V | 32 | 20 | 140 | 100 | 66 | 78 | 18 | 2 | 4 | 4-18 |

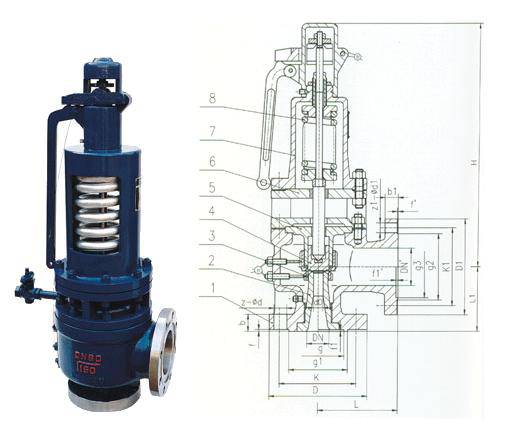

四、A48Y高温高压安全阀（电站用） 结构图
