| 产品特性 : | 质量保障 | 品牌 : | 工奥阀门 |
| 型号 : | A47Y | 阀瓣开启高度 : | 微启式安全阀 |
| 结构形式 : | 弹簧式 | 3C阀门类别 : | 工业 |
| 加工定制 : | 否 | 连接形式 : | 法兰 |
| 材质 : | 铜合金 | 公称通径 : | DN50 |
| 适用介质 : | 标准 : | 国标 | |
| 流动方向 : | 单向 | 零部件及配件 : | 阀体 |
| 压力环境 : | 高压 | 类型(通道位置) : | 直通式 |
| 阀体构造 : | 不封闭式 | 规格 : | DN50 |
A47Y带扳手弹簧微启式安全阀主要零部件材料表
| 序号 | 零件名称 | 材料 |
| 1 | 阀体 | WCB |
| 2 | 阀座 | ZG2Cr13 |
| 3 | 调节圈 | ZG2Cr13 |
| 4 | 阀瓣 | 2Cr13 |
| 5 | 导向套 | 2Cr13 |
| 6 | 阀盖 | ZG230-450 |
| 7 | 弹簧 | 50CrVA |
| 8 | 阀杆 | 2Cr13 |
| 9 | 扳手 | ZG200-400 |
| 10 | 调整螺杆 | 45 |
| 11 | 保护罩 | ZG200-400 |
| 12 | 密封面材料 | 堆焊Co基硬质合金 |
A47Y带扳手弹簧微启式安全阀主要连接尺寸表
| 公称压力 | 公称通径DN(mm) | do | DN&＃39; | L | L1 | ≈H |
| PN(Mpa) | ||||||
| 1.6-4.0 | 20 | 15 | 20 | 100 | 85 | 298 |
| 25 | 20 | 25 | 100 | 85 | 298 | |
| 32 | 25 | 32 | 115 | 100 | 310 | |
| 40 | 32 | 40 | 120 | 110 | 315 | |
| 50 | 40 | 50 | 135 | 120 | 377 | |
| 65 | 50 | 65 | 140 | 130 | 415 | |
| 80 | 65 | 80 | 160 | 135 | 420 | |
| 100 | 80 | 100 | 170 | 160 | 539 | |
| 125 | 100 | 125 | 190 | 190 | 624 | |
| 150 | 125 | 150 | 205 | 195 | 636 | |
| 200 | 150 | 200 | 240 | 230 | 772 | |
| 250 | 200 | 250 | 350 | 320 | 970 | |
| 6.4 -10 | 20 | 15 | 20 | 100 | 95 | 301 |
| 25 | 20 | 25 | 100 | 95 | 301 | |
| 32 | 25 | 32 | 115 | 105 | 312 | |
| 40 | 32 | 40 | 135 | 115 | 366 | |
| 50 | 40 | 50 | 160 | 130 | 401 | |
| 65 | 50 | 65 | 175 | 160 | 570 | |
| 80 | 65 | 80 | 175 | 160 | 565 | |
| 100 | 80 | 100 | 190 | 180 | 597 | |
| 150 | 100 | 150 | 280 | 260 | 738 |

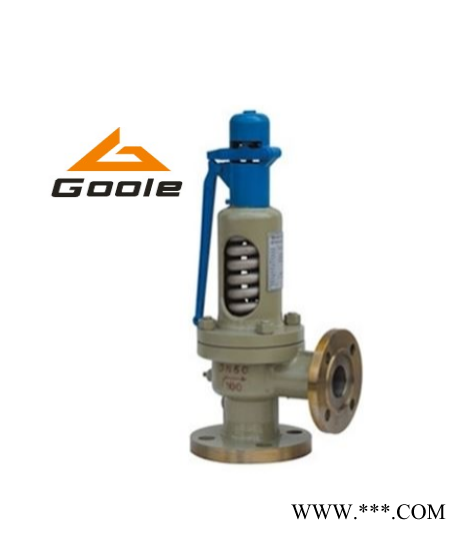

A47Y带扳手弹簧微启式安全阀主要结构图
