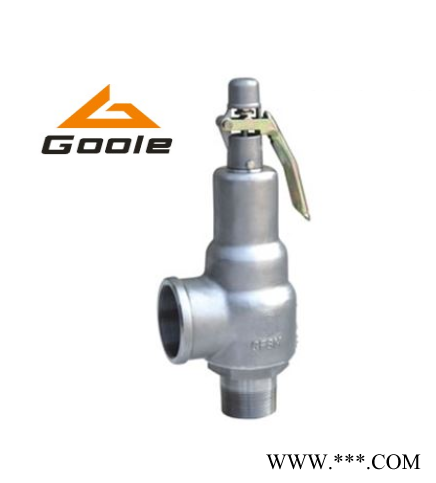

| 产品特性 : | 质量保障 | 品牌 : | 工奥阀门 |
| 型号 : | A28W | 阀瓣开启高度 : | 全启式安全阀 |
| 结构形式 : | 弹簧式 | 3C阀门类别 : | 工业 |
| 加工定制 : | 是 | 连接形式 : | 外螺纹 |
| 材质 : | 不锈钢 | 公称通径 : | DN50 |
| 适用介质 : | 氮气 | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 阀体 |
| 压力环境 : | 常压 | 类型(通道位置) : | 直通式 |
| 阀体构造 : | 不封闭式 | 规格 : | DN50 |
主要零部件材料表
| 序号 | 零件名称 | 材料 | |
| A28W-P | A28W-R | ||
| 1 | 阀体 | ZG1Cr18Ni9Ti | CF8M |
| 2 | 阀座 | ZG1Cr18Ni9Ti | CF8M |
| 3 | 调节圈 | 1Cr18Ni9Ti | 316 |
| 4 | 阀瓣 | 1Cr18Ni9Ti | 316 |
| 5 | 弹簧 | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 |
| 6 | 阀杆 | 2Cr13 | 316 |
| 7 | 调整螺杆 | 2Cr13 | 316 |
| 8 | 保护罩 | ZG200-400 | CF8M |
| 密封面材料 | 堆焊Co基硬质合金 | ||
主要连接尺寸表
| 公称压力 | 公称通径 | 尺寸(mm) | |||||
| PN(Mpa) | DN(mm) | do | Rc | G | L | L1 | H |
| 1.0-4.0 | 15 | 10 | 1/2" | 3/4" | 37 | 65 | 196 |
| 20 | 12 | 3/4" | 1" | 40 | 70 | 215 | |
| 25 | 15 | 1" | 11/4" | 45 | 78 | 234 | |
| 32 | 20 | 11/4" | 11/2" | 60 | 90 | 302 | |
| 40 | 25 | 11/2" | 2" | 67 | 105 | 326 | |
| 50 | 32 | 2" | 21/2" | 76 | 115 | 348 | |
| 65 | 40 | 21/2" | 3" | 110 | 145 | 370 | |
| 80 | 50 | 3" | 4" | 110 | 145 | 410 | |

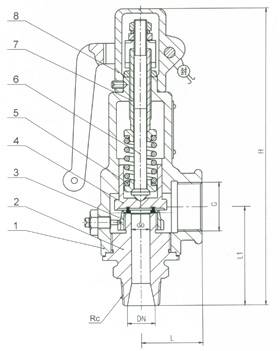

结构图
