| 产品特性 : | 质量保障 | 品牌 : | 工奥阀门 |
| 型号 : | AQ-20型 | 3C阀门类别 : | 工业 |
| 加工定制 : | 否 | 连接形式 : | 螺纹 |
| 材质 : | 不锈钢 | 公称通径 : | DN25 |
| 适用介质 : | 水 | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 阀体 |
| 压力环境 : | 常压 | 规格 : | DN25 |
portant;="" height:="" !important;"="">一、 产品概述
portant;="" height:="" !important;"=""> 适用于工作温度≤200℃的空气，系空压机安全阀，当设备内压力超过允许值时，阀门自动开启，继而全量排放，当压力降低到规定值时，阀门自动关闭，保证设备安全运行。
portant;="" height:="" !important;"="">本阀门适用于工作温度≤200℃的空气，系空压机安全阀。当设备和管路内压力超过允许值时，阀门自动开启，继而全量排放；当压力降低到规定值时，阀门自动关闭，保证设备和管路的安全运行。
portant;="" height:="" !important;"="">
portant;="" height:="" !important;"="">二、 主要零部件材料
| No. | 零件名称 | AQ-20材料 |
| 1 | 阀 体 | 2Cr13 |
| 2 | 阀 座 | 2Cr13 |
| 3 | 阀 瓣 | 2Cr13 |
| 4 | 阀 杆 | 2Cr13 |
| 5 | 阀 盖 | ZG230-450 |
| 6 | 阀 帽 | ZG230-450 |
三、 主要外形尺寸及连接尺寸
| 公称通径 | 尺寸 | 重量 | ||||||
| do | G | D | D1 | Z-d | L | H | （KG） | |
| 20 | 17 | G1＂ | 62 | 44 | 4-17 | 25 | 220 | 2.5 |
| 25 | 20 | M36×2 | 70 | 50 | 4-20 | 28 | 226 | 3 |

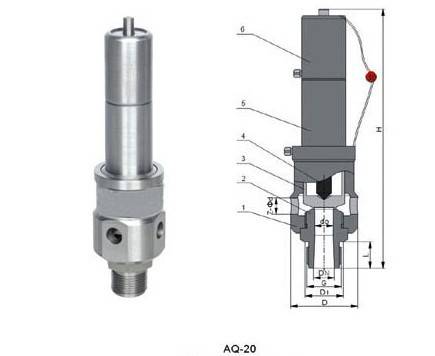

四、结构图
