品牌:工奥阀门
起订:1个
供应:10000个
立即购买
| 产品特性 : | 质量保障 | 品牌 : | 工奥阀门 |
| 型号 : | ANA42F | 阀瓣开启高度 : | 微启式安全阀 |
| 3C阀门类别 : | 工业 | 加工定制 : | 否 |
| 连接形式 : | 螺纹 | 材质 : | 碳钢 |
| 公称通径 : | DN50 | 适用介质 : | |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 零部件及配件 : | 阀体 | 压力环境 : | 常压 |
| 阀体构造 : | 不封闭式 | 规格 : | DN50 |
portant;="" height:="" !important;"="">ANA42F内装式安全阀
portant;="" height:="" !important;"="">一、 产品结构特点
portant;="" height:="" !important;"=""> 其弹簧是直接裸露在外面的，缺点一是在运输、安装的过程中容易损坏，而且很容易被介质腐蚀，导致整定压力不准确，严重时弹簧断裂，介质从阀口处泄漏，发生不可预料的后果。缺点二是当内装式安全阀在开启或关闭时，下弹簧座与弹簧的伸缩引起的快速移动在液相介质中产生很大的阻力，同时可能会产水击现象，直接影响到阀门的整定压力、启闭压力、开启高度、回座密封性等性能。
二、主要零部件材料
| No | 零件名称 | 材料 |
| 1 | 阀 瓣 | 碳钢 |
| 2 | 密封垫 | 聚四氟乙烯 |
| 3 | 阀 体 | 碳钢 |
| 4 | 阀 杆 | 1Cr18Ni9Ti |
| 5 | 阀 座 | 碳钢 |
| 6 | 支 架 | 碳钢 |
三、 主要外形及连接尺寸
| 公称通径DN(mm) | 尺寸 | ||||||||
| L | D | D1 | D2 | do | b | f | Z-d | ≈H | |
| 50 | 95 | 160 | 125 | 100 | 34 | 20 | 3 | 4月18日 | 376 |
| 80 | 99 | 235 | 190 | 149 | 52 | 25 | 4.5 | 8月22日 | 512 |

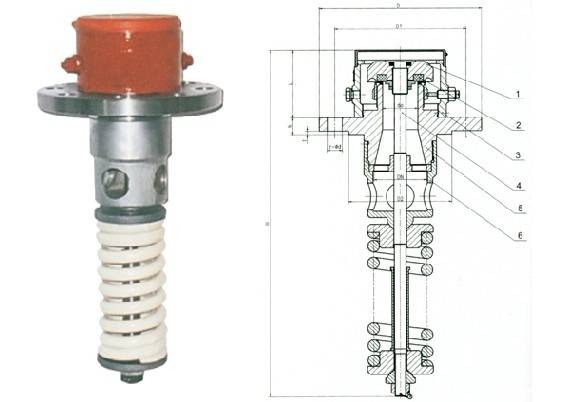

四、主要结构图
