品牌:工奥阀门
起订:1个
供应:10000个
| 产品特性 : | 质量保障 | 品牌 : | 工奥阀门 |
| 型号 : | A48Y | 阀瓣开启高度 : | 全启式安全阀 |
| 结构形式 : | 弹簧式 | 3C阀门类别 : | 工业 |
| 加工定制 : | 否 | 连接形式 : | 法兰 |
| 材质 : | 碳钢 | 公称通径 : | DN100 |
| 适用介质 : | 水 | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 阀体 |
| 压力环境 : | 常压 | 类型(通道位置) : | 二通式 |
| 阀体构造 : | 不封闭式 | 规格 : | DN100 |

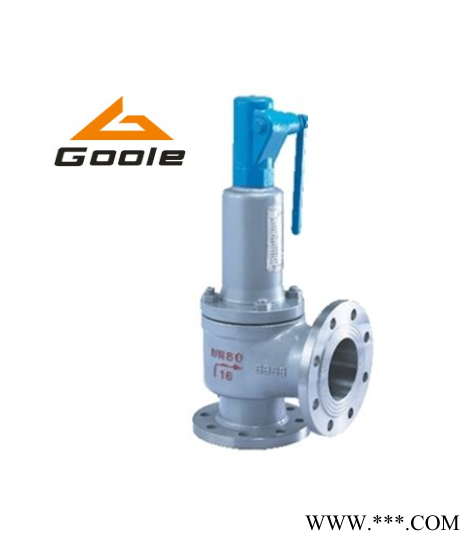

一、 A48Y带扳手弹簧全启式安全阀 概述
A48Y型带扳手弹簧全启式安全阀适用于工作温度≤350℃的蒸汽、空气等介质的设备和管路上。A44Y带扳手弹簧全启式安全阀适用于工作温度≤300℃的空气、石油等介质的设备或管路上，作为超压保护装置。连接法兰标准PN＜6.4MPa按JB/T-94系列1。PN≥6.4MPa按JB/T-94系列2标准。
二、 A48Y带扳手弹簧全启式安全阀 结构介绍
1、带扳手弹簧全启式安全阀具有结构简单、密封性能好、开启压力准确、排放能力大、回座压差小、调整方便等特点。
2、喷嘴型阀座：阀座为位伐尔喷嘴型阀座，蒸汽流经阀座出口处时达到音速，排放系数大，阀座密封面堆焊钴铬钨硬质合金，耐磨抗冲蚀，寿命长。
3、热弹性阀瓣：阀瓣设计为热弹性结构，利用其在介质压力下微小的变形，提高密封能力，克服安全阀在介质压力下临近整定压力时的前泄现象。阀瓣密封面采用先进的激光淬火技术，提高了硬度、耐磨性、抗冲抗性。
4、调节螺母：通过调整调节螺母，调整弹簧压缩量，使阀门能够很方便、很迅速地获得准确的整定压力。
5、A48Y型带扳手弹簧全启式安全阀背压调整套：调整阀瓣背压的辅助机构，通过背压调整套调整，可获得合适的回座压差。上调时，使阀门背压降低。下调时，使阀门背压提高。
三、A48Y带扳手弹簧全启式安全阀 安装说明
1、安全阀必须垂直安装，并直接安装在容器或管道的接头上。接头内径应不小于安全阀的进口通径。
2、安全阀的出口必须装设适当的膨胀节，以防止排放管的热膨胀给安全阀带来不应有的热应力。排放管内径应比阀门出口直径大，长度尽可能短，避免拐弯。排放管及膨胀节重量不应作用在安全阀上，应固定在建筑上。排放管的中心线与阀体的中心线间距离尽可能的短。对每台安全阀都应单独装设排放管。
3、消声器的出口处要有足够的面积，防止产生背压影响阀门的排放能力。
四、A48Y带扳手弹簧全启式安全阀 零部件材质表
| 序号 | 零件名称 | 材料 |
| 1 | 阀体 | WCB |
| 2 | 阀座 | 2Cr13 |
| 3 | 调节圈 | ZG2Cr13 |
| 4 | 反冲盘 | ZG2Cr13 |
| 5 | 阀瓣 | 2Cr13 |
| 6 | 导向套 | 2Cr13 |
| 7 | 阀盖 | ZG230-450 |
| 8 | 弹簧 | 50CrVA |
| 9 | 阀杆 | 2Cr13 |
| 10 | 扳手 | ZG200-400 |
| 11 | 调整螺杆 | 45 |
| 12 | 保护罩 | ZG200-400 |
| 密封面材料 | 堆焊Co基硬质合金 |
