| 产品特性 : | 专业 | 品牌 : | 工奥阀门 |
| 型号 : | GA42H | 阀瓣开启高度 : | 全启式安全阀 |
| 结构形式 : | 杠杆式 | 3C阀门类别 : | 工业 |
| 加工定制 : | 是 | 连接形式 : | 焊接 |
| 材质 : | 铸铁 | 公称通径 : | DN80 |
| 适用介质 : | 水 | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 阀体 |
| 压力环境 : | 常压 | 类型(通道位置) : | 直通式 |
| 规格 : | DN80 |
一、产品概述

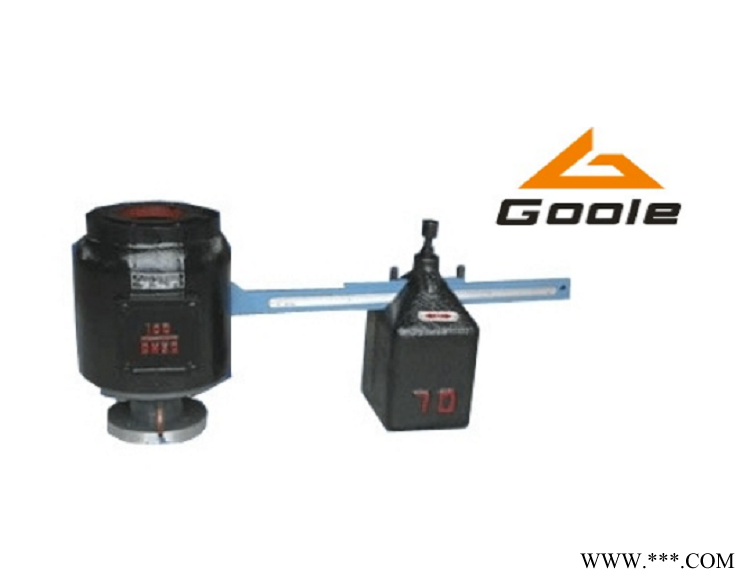

GA42H型安全阀适用于温度≤450℃的电站锅炉和压力容器上，防止压力超过允许值，介质可为蒸汽、空气。
二、主要零件材料
| NO. | 零件名称 | 材料 |
| 1 | 阀体 | 碳钢 |
| 2 | 导向套 | 不锈钢 |
| 3 | 阀瓣 | 2Cr13 |
| 4 | 阀杆 | 2Cr13 |
| 5 | 杠杆 | 碳钢 |
| 6 | 重锤 | 铸铁 |
三、外形尺寸和连接尺寸
| 型号 | 公称通径 | 尺寸 | ||||||||||||||||||
| do-z | D | D1 | D2 | D6 | f | f1 | b | L | H | 出口法兰式 | 出口承插式 | |||||||||
| DN&＃39; | D2&＃39; | D1&＃39; | D&＃39; | n-M | d1 | K2 | K3 | D3 | ||||||||||||
| GA42H-16 | 50 | 40×1 | 165 | 125 | 100 | / | 3 | / | 16 | 840 | 412 | 125 | 175 | 200 | 235 | 8-M16 | 120 | 145 | 162 | 190 |
| GA42H-25 | 50 | 40×1 | 165 | 125 | 100 | / | 3 | / | 20 | 840 | 412 | 125 | 175 | 200 | 235 | 8-M16 | 120 | 145 | 162 | 190 |
| GA42H-40 | 50 | 40×1 | 165 | 125 | 100 | 88 | 3 | 4 | 20 | 840 | 412 | 125 | 175 | 200 | 235 | 8-M16 | 120 | 145 | 162 | 190 |
| GA42H-64 | 50 | 40×1 | 175 | 135 | 105 | 88 | 3 | 4 | 26 | 840 | 420 | 125 | 175 | 200 | 235 | 8-M16 | 120 | 145 | 162 | 190 |
| GA42H-100 | 50 | 40×1 | 195 | 145 | 112 | 88 | 3 | 4 | 28 | 840 | 420 | 125 | 175 | 200 | 235 | 8-M16 | 120 | 145 | 162 | 190 |
四、安装说明
①各种单杠杆安全阀GA42H型都应垂直安装。
②单杠杆安全阀GA42H型出口处应无阻力，避免产生受压现象。
③单杠杆安全阀GA42H型在安装前应专门测试，并检查其官密封性。
④对使用中的单杠杆安全阀GA42H型应作定期检查。
