品牌:工奥阀门
起订:1个
供应:10000个
| 产品特性 : | 质量保障 | 品牌 : | 工奥阀门 |
| 型号 : | F2-250-400 | 阀瓣开启高度 : | 微启式安全阀 |
| 3C阀门类别 : | 工业 | 加工定制 : | 否 |
| 连接形式 : | 法兰 | 材质 : | 碳钢 |
| 公称通径 : | DN50 | 适用介质 : | 氮气 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 零部件及配件 : | 阀体 | 压力环境 : | 常压 |
| 类型(通道位置) : | 直通式 | 阀体构造 : | 不封闭式 |
| 规格 : | DN50 |

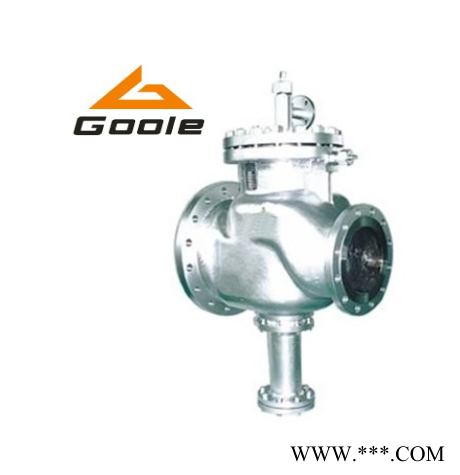

portant;="" height:="" !important;"="">一、F2-250/400主安全阀产品概述
portant;="" height:="" !important;"=""> F2-250/400主安全阀是一种新颖结构的安全阀，它主要和冲量安全阀GA49H-16C DN40/50配套使用于电站汽轮机的管线上，当管线压力超过允许值时，冲量安全阀先开启，主阀随之开启；压力降至安全值时，冲量关闭，主安全阀同步关闭，对管线和汽轮机起到安全保护作用，该阀适用温度：≤425℃。具有动作精度高、重复性好、回座快、不泄漏、工作寿命长、工作稳定可靠等优点。
portant;="" height:="" !important;"="">二、 F2-250/400主安全阀主要特点
portant;="" height:="" !important;"="">1、采用活塞结构 ；
portant;="" height:="" !important;"=""> 2、主阀设有缓冲阀，减少密封面损坏 ；
portant;="" height:="" !important;"=""> 3、密封面采用硬质合金设计，坚固耐用 。
portant;="" height:="" !important;"="">三、F2-250/400主安全阀主要执行标准
portant;="" height:="" !important;"="">设计规范：GB/T 12243
portant;="" height:="" !important;"="">结构长度：GB/T 12221
portant;="" height:="" !important;"="">法兰连接：JB/T 79
portant;="" height:="" !important;"="">试验与检验：GB/T 12242
portant;="" height:="" !important;"="">产品标识：GB/T 12220
portant;="" height:="" !important;"="">供货规范：JB/T 7928
四、F2-250/400主安全阀主要整定压力等级表
| 公称压力 | 整定压力等级 | |||||||
| (MPa) | ||||||||
| 1.6 | 0.06～0.1 | 0.1～0.16 | 0.16～0.25 | 0.4～0.6 | 0.6～0.8 | 0.8～1.0 | 1.0～1.3 | 1.3～1.6 |
| 2.5 | 1.3～1.6 | 1.6～2.0 | 2.0～2.5 | |||||
| 4 | 1.3～1.6 | 1.6～2.0 | 2.0～2.5 | 2.5～3.2 | 3.2～4.0 | |||
| 6.4 | 2.5～3.2 | 3.2～4.0 | 4.0～5.0 | 5.0～6.4 | ||||
| 10 | 3.2～4.0 | 4.0～5.0 | 5.0～6.4 | 6.4～8.0 | 8.0～10.0 | |||
| 16 | 10.0～13.0 | 13.0～16.0 | ||||||
五、F2-250/400主安全阀主要性能参数表
| 型号 | 铸钢型 | 15CrMo1V合金钢型 | |
| F2-205/400-C | F2-205/400-V | ||
| 口径范围 | 进口DN250/出口DN400 | ||
| 适用温度 | ≤425°C | ≤540°C | |
| 适用介质 | 蒸汽 | 蒸汽 | |
| 材 | 1、阀体 | WCB | 15CrMo1V |
| 料 | 2、阀盖 | WCB | 12Cr1MoVA |
| 3、活塞 | 2Cr13 | 304SS | |
| 4、阀瓣 | 2Cr13 | 17-7PH | |
| 5、活塞 | 2Cr13 | 15CrMo1V | |
| 6、活塞环 | 304SS | 304SS | |
| 7、弹簧 | 50CrVa | 50CrVa | |
| 8、阀杆 | 2Cr13 | 304SS | |
| 9、保护罩 | ZG200-400 | ZG200-400 | |
| 密封面材料 | 堆焊Co基硬质合金 | 堆焊Co基硬质合金 | |

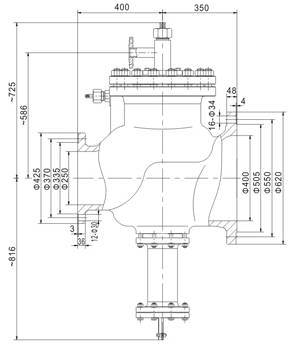

六、F2-250/400主安全阀主要结构图
