品牌:工奥阀门
起订:1个
供应:10000个
立即购买
| 产品特性 : | 质量保障 | 品牌 : | 工奥阀门 |
| 型号 : | H49J | 材质 : | 碳钢 |
| 连接形式 : | 法兰 | 加工定制 : | 是 |
| 公称通径 : | DN80 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 气动 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |
| 规格 : | DN80 |
一、H49J三通换向止回阀产品概述
H49J矿浆换向止回阀主要用于各类选矿工、化工厂、水处理厂、大型润滑系统（用作梭阀）等处。用于各类选矿厂的矿浆输送管线中时，该部件内壁及阀体本身衬有耐磨橡胶及P0，以延长使用寿命；用于各类化工或水处理厂时，该件由不锈钢材质制成或内壁及阀休衬有特殊耐磨防腐蚀材料；用于大流量润滑系统时，内壁或阀体衬有耐油橡胶及P0或聚胺脂等耐油材料。H49J矿浆换向止回阀用于选矿厂和矿浆输送管线中，可在渣浆泵运转过程中，自动切换矿浆输送方向。从而省去人工控制的矿浆流动方向工序，节省人力，方便操作，从而使整个工艺系统运行更加可靠。
二、H49J三通换向止回阀工作原理
该部件的A、B口与渣浆泵的输出口连接，C口为输出端，与系统管道相连接。当与A端相连的泵工作时，矿浆压力（一般为0.5MPa左右）顶开阀体3,阀体3在滚道2的限制下自动移向左侧B端的阀座上，该阀体靠矿浆的压力B端阀座紧密接触，从而实现良好的密封，而矿浆由C口并向系统中输送；当工艺要求B端渣浆泵工作时，A端停止工作并泄压，B端渣浆开启动行，则阀体3在矿浆压力作用下，移向右侧阀座，此时A端密封，矿浆由B口进入流向C口输出。
三、H49J三通换向止回阀外形尺寸
| 产品型号 | 公称通径 | 公称压力 | 连接形式 | 结构形式 | 工作介质 |
| H49J-10C | 50mm | 1.0-2.5MPa | 法兰 | 三通换向 | 水、矿浆、尾浆 |
| H49J-10C | 65mm | 1.0-2.5MPa |
法兰 | 三通换向 | 水、矿浆、尾浆 |
| H49J-10C | 80mm | 1.0-2.5MPa | 法兰 | 三通换向 | 水、矿浆、尾浆 |
| H49J-10C | 100mm | 1.0-2.5MPa | 法兰 | 三通换向 | 水、矿浆、尾浆 |
| H49J-10C | 125mm | 1.0-2.5MPa | 法兰 | 三通换向 | 水、矿浆、尾浆 |
| H49J-10C | 150mm | 1.0-2.5MPa | 法兰 | 三通换向 | 水、矿浆、尾浆 |
| H49J-10C | 200mm | 1.0-2.5MPa | 法兰 | 三通换向 | 水、矿浆、尾浆 |
| H49J-10C | 250mm | 1.0-2.5MPa | 法兰 | 三通换向 | 水、矿浆、尾浆 |
| H49J-10C | 300mm | 1.0-2.5MPa | 法兰 | 三通换向 | 水、矿浆、尾浆 |
| H49J-10C | 350mm | 1.0-2.5MPa | 法兰 | 三通换向 | 水、矿浆、尾浆 |
| H49J-10C | 400mm | 1.0-2.5MPa | 法兰 | 三通换向 | 水、矿浆、尾浆 |
| H49J-10C | 450mm | 1.0-2.5MPa | 法兰 | 三通换向 | 水、矿浆、尾浆 |
| H49J-10C | 500mm | 1.0-2.5MPa | 法兰 | 三通换向 | 水、矿浆、尾浆 |

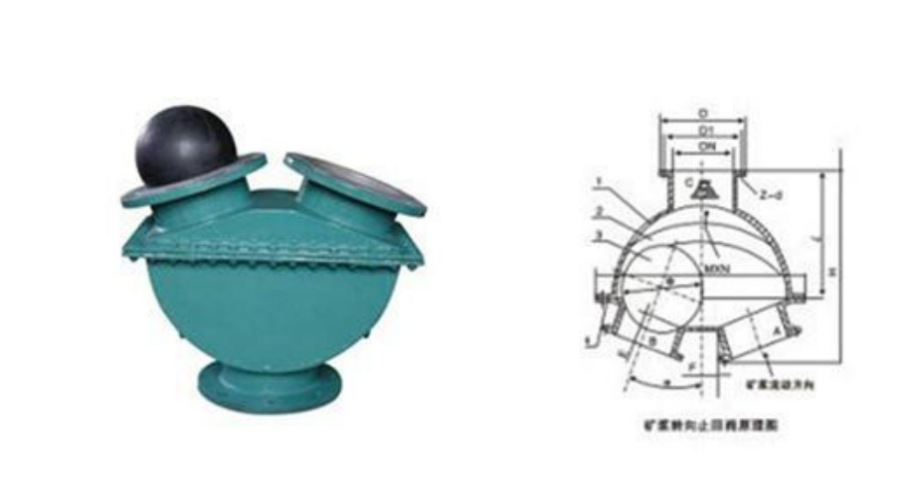

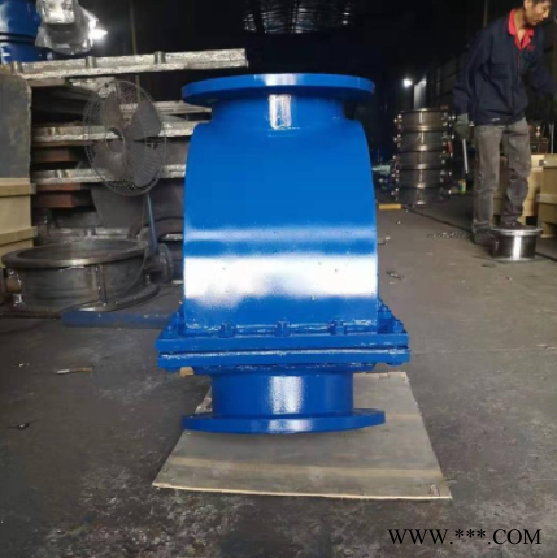

四、H49J三通换向止回阀实物图及结构图
