品牌:工奥阀门
起订:1个
供应:10000个
| 产品特性 : | 质量保障 | 品牌 : | 工奥阀门 |
| 型号 : | H74TC | 材质 : | 陶瓷 |
| 连接形式 : | 对夹 | 加工定制 : | 是 |
| 公称通径 : | DN100 | 适用介质 : | 灰渣、渣水混合物等介质 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |
| 规格 : | DN100 |
一、H74TC耐磨陶瓷对夹止回阀产品概述
H74TC耐磨陶瓷对夹止回阀主要适用于工业、环保、气物处理、高层建筑给排水管路等介质管路上，阻止水、蒸汽、油品、污水、酸碱类等介质逆向流动之用。启闭件靠流动介质的力量自行开启或关闭。本阀门具有密封性能好，启闭灵敏、耐高温，耐磨性强，设计合理体积小重量轻，使用寿命长，适用范围广。
二、H74TC耐磨陶瓷对夹止回阀工作原理
耐磨陶瓷对夹止回阀是防止介质倒流的自动阀门，流体从进口侧流向出口侧。止回阀的阀瓣在流体压力的作用下开启，介质倒流时靠阀瓣的自重或辅助机构自动关闭，以防止介质倒流保护设备的正常运行。该产品的阀瓣、阀座密封面的材料均采用结构陶瓷制造，提高了阀门的耐磨性与抗冲刷性，大大地延长了使用寿命。该产品在阀座上设有防止冲击的结构，以保护阀座抗冲击性。
三、H74TC耐磨陶瓷对夹止回阀零件材质
序号 |
名称 |
材料 |
1 |
阀体 |
铸钢、不锈钢、A105N |
2 |
阀座 |
结构陶瓷 |
3 |
阀瓣 |
WCB+结构陶瓷 |
四、H74TC耐磨陶瓷对夹止回阀连接尺寸
DN |
D |
L |
D |
||||
I型 |
II型 |
PN1.0 |
PN1.6 |
PN2.5 |
PN4.0 |
||
50 |
25 |
15 |
22 |
109 |
109 |
109 |
109 |
65 |
38 |
15 |
22 |
129 |
129 |
129 |
129 |
80 |
46 |
15 |
22 |
144 |
144 |
144 |
144 |
100 |
72 |
15 |
24 |
164 |
164 |
170 |
170 |
125 |
95 |
16 |
26 |
194 |
194 |
186 |
186 |
150 |
114 |
19 |
29 |
221 |
221 |
226 |
226 |
200 |
140 |
29 |
43 |
271 |
275 |
286 |
293 |
250 |
188 |
29 |
43 |
275 |
331 |
343 |
355 |
300 |
216 |
38 |
50 |
330 |
386 |
403 |
420 |
350 |
263 |
41 |
52 |
440 |
446 |
460 |
477 |
400 |
305 |
51 |
62 |
491 |
498 |
517 |
549 |
450 |
356 |
51 |
62 |
541 |
558 |
567 |
574 |
500 |
406 |
65 |
80 |
596 |
620 |
627 |
631 |
600 |
482 |
70 |
90 |
698 |
737 |
734 |
750 |

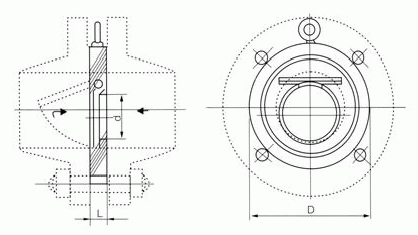

五、H74TC耐磨陶瓷对夹止回阀结构图
