品牌:工奥阀门
起订:1个
供应:100000个
立即购买
| 产品特性 : | 质量保障 | 品牌 : | 工奥阀门 |
| 型号 : | DY30BX | 材质 : | 碳钢 |
| 连接形式 : | 法兰 | 加工定制 : | 否 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 水力控制 |
| 工作温度 : | 常温 |

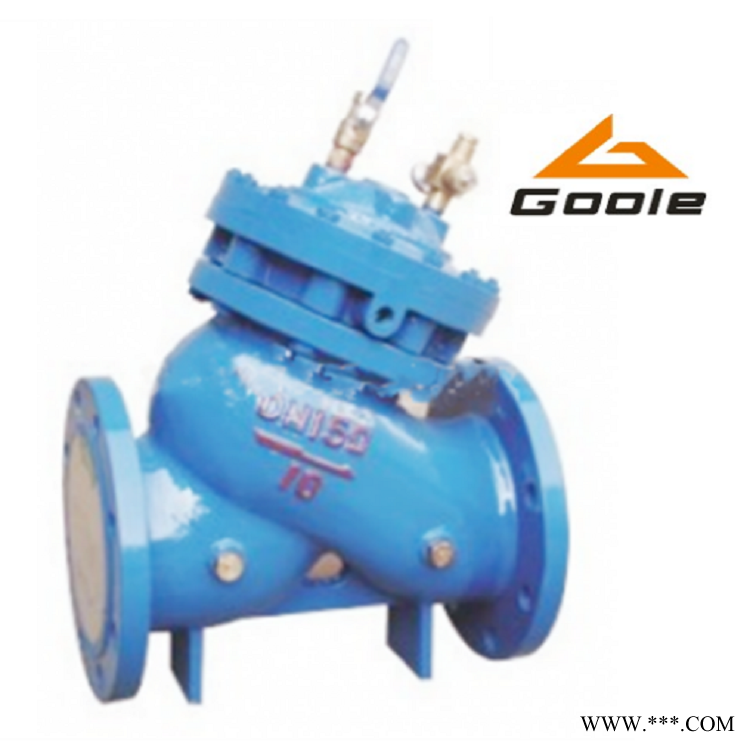

一、DY30BX缓开快闭止回阀概述：
DY30BX缓开快闭止回阀包括阀体内设阀座、阀杆、以及与阀体连接的上阀盖与下阀盖等零件组成。上阀盖与下阀盖之间为隔膜腔，隔膜腔内设隔膜，隔膜与中心轴连接，中心轴另一端连接阀门，阀门与阀座接触。水容器与上阀盖进水、出水控制孔连通，水容器与上阀盖出水为节流连通，水容器与上阀盖进水为单向连通。该阀缓慢开启，防止电流冲击及官网中压力冲击;快速关闭，防止水锤产生。无水质要求，可用于污水、清水及原水系统。
二、DY30BX缓开快闭止回阀工作原理：
缓开快闭止回阀安装在系统管线上或泵出口端，正常运行中，进口端介质推动大阀盘上移，同时介质通过流量控制器进入中腔，使阀门速度打开，停止运行，出口端介质通过调节阀进入上腔，使驱动装置下移带动大、小阀盘向下运动，快速或缓慢关闭阀门，防止介质倒流。
三、DY30BX缓开快闭止回阀结构特点：
缓开快闭止回阀采用双室驱动装置，Y型结构。介质在定向运动中具有半直线水流，过流量，压力损失小，启闭运行平稳、不产生压力波动等优点。双室驱动装置可作为一个整体拆卸，便于检查，膜片采用尼龙强化橡胶制成，合用寿命长，阀瓣密封件可拆卸，维修更方便。
四、DY30BX缓开快闭止回阀主要零件材料：
材料 |
|
阀体 |
HT200 QT450 |
阀瓣 |
HT200 QT450 |
阀盖 |
QT450 HT200 |
阀杆 |
2Cr13 |
隔膜 |
腈纶帘线衬丁晴胶 |
五、DY30BX缓开快闭止回阀性能参数：
型号 |
公称压力 ﹝MPa﹞ |
试验压力﹝MPa﹞ |
适用温度 |
适用介质 |
|
壳体 |
密封 |
||||
DY30BX缓开快闭止回阀 |
1.0 |
1.5 |
1.1 |
≤80℃ |
水、油品、 污水、海水 |
1.6 |
2.4 |
1.76 |
|||

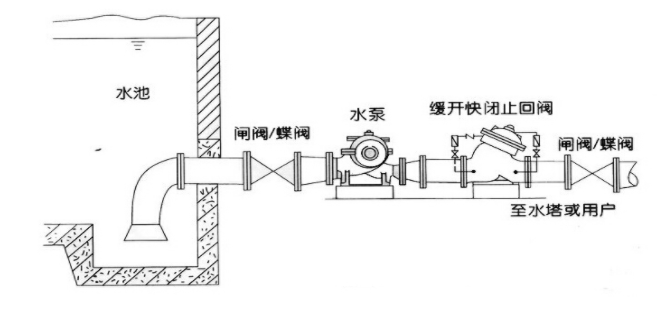

六、DY30BX缓开快闭止回阀安装图
