品牌:工奥阀门
起订:1个
供应:10000个
立即购买
| 产品特性 : | 质量保障 | 品牌 : | 工奥阀门 |
| 型号 : | CVWR型 | 材质 : | GG25 |
| 连接形式 : | 对夹 | 加工定制 : | 否 |
| 种类 : | CVWR型 | 公称通径 : | DN80 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 工作温度 : | 常温 |
| 类型(通道位置) : | 直通式 | 规格 : | DN80 |

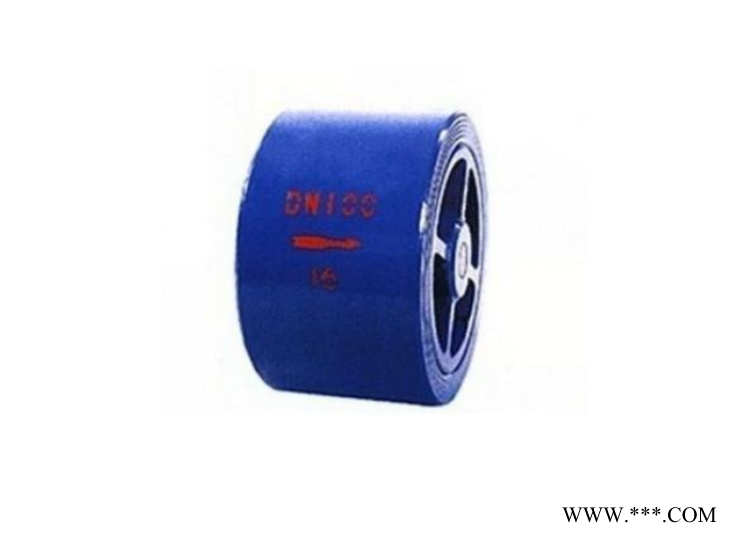

一、CVWR型对夹式静音止回阀产品概述
CVWR型对夹式静音止回阀对夹式静音止回阀采用流体型设计．水头损失较小．内部弹簧可加速关闭达到静音效果：金属对金属确保密封的可靠性．安装空间小。可安装于水泵出水口处，能避免产生水锤、水击声和破坪性冲击达到防止逆流和保护设备的目的。广泛用于给排水、消防、建筑、暖通、工业系统。
二、CVWR型对夹式静音止回阀技术参数
| 公称通径 | DN40-250mm |
|---|---|
| 公称压力 | 1.0/1.6MPa |
| 工作温度 | 0℃-80℃ |
| 密封试验 | 1.1倍公称压力 |
| 壳体试验 | 1.5倍公称压力 |
三、CVWR型对夹式静音止回阀零件材质
| 序号 | 零件名称 | 材质 |
|---|---|---|
| 1 | 阀体 | GG25 |
| 2 | 阀瓣 | Bronze |
| 3 | 弹簧 | SUS316 |
| 4 | 阀座 | Bronze |
四、CVWR型对夹式静音止回阀连接尺寸
| 型号 | 公称通径 | L | D |
|---|---|---|---|
| CVWR-0040 | DN40 | 45 | 90 |
| CVWR-0050 | DN50 | 55 | 105 |
| CVWR-0065 | DN65 | 70 | 125 |
| CVWR-0080 | DN80 | 75 | 140 |
| CVWR-0100 | DN100 | 95 | 160 |
| CVWR-0125 | DN125 | 115 | 195 |
| CVWR-0150 | DN150 | 135 | 215 |
| CVWR-0200 | DN200 | 160 | 270 |
| CVWR-0250 | DN250 | 200 | 325 |
五、CVWR型对夹式静音止回阀结构图
