品牌:工奥阀门
起订:1个
供应:10000个
立即购买
| 产品特性 : | 质量保障 | 品牌 : | 工奥阀门 |
| 型号 : | HH49X | 材质 : | 碳钢 |
| 连接形式 : | 法兰 | 加工定制 : | 否 |
| 结构形式 : | 蝶式 | 适用介质 : | 水 |
| 形态 : | 蝶式 | 压力环境 : | 常压 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 工作温度 : | 常温 |

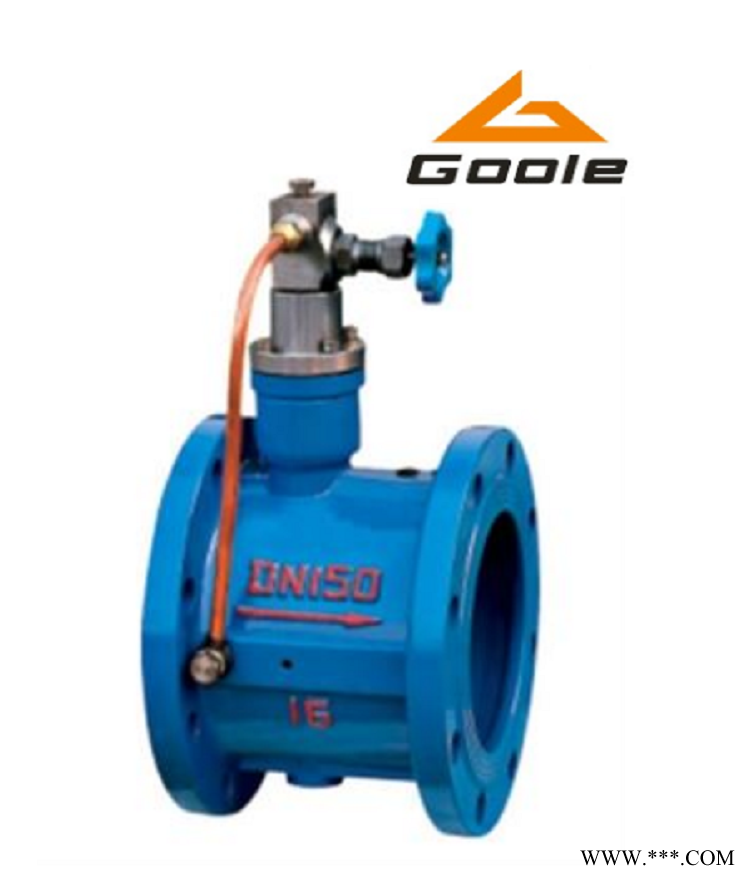

HH49X微阻缓闭蝶式止回阀主要用于净水、源水、污水、海水等介质的供、排水管道上，安装在水泵出品处，用以截断介质的回流消除原子能坏性的水锤，保护和道、水泵的安全运行。
一、产品特点
1、体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。
2、缓闭系统性能优良，不受管道中介质的影响，阀 瓣 先速关后缓闭，可防止破环性水锤。
3、橡胶软密封，封闭性能好，耐磨损，使用寿命长。
4、橡胶缓冲，启闭平稳，无震动，无噪音。
5、比老式止回阀流阻小，有明显的节能效果。
二、产品性能规范
型 号 |
HH47X-10 HH48X-10 HH49X-10 |
HH47X-16 HH48X-16 HH49X-16 |
|
公称压力 |
PN1.0MPa |
PN1.6MPa |
|
公称通径 |
DN50～800mm |
DN50～800mm |
|
密封试验压力 |
1.1MPa |
1.76MPa |
|
壳体试验压力 |
1.5MPa |
2.4MPa |
|
三、产品主要材料
主要零件材料 |
阀 体 |
灰铸铁或球墨铸铁 |
灰铸铁或球墨铸铁 |
阀 瓣 |
铝青铜 |
铝青铜 |
|
阀 杆 |
不锈钢 |
不锈钢 |
|
弹 簧 |
不锈钢 |
不锈钢 |
|
阀座密封面 |
橡胶 |
橡胶 |

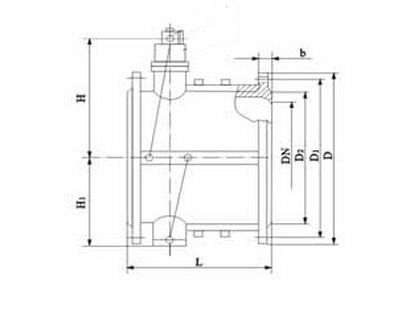

四、产品结构图
