品牌:工奥
起订:1个
供应:99999个
立即购买
| 产品特性 : | 静音式 | 品牌 : | 工奥 |
| 型号 : | H42X（DRVZ） | 材质 : | 碳钢 |
| 连接形式 : | 法兰 | 加工定制 : | 否 |
| 种类 : | DRVZ | 公称通径 : | 50-350 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 标准 : | 日标 | 流动方向 : | 单向 |
| 驱动方式 : | 水力控制 | 工作温度 : | 常温 |

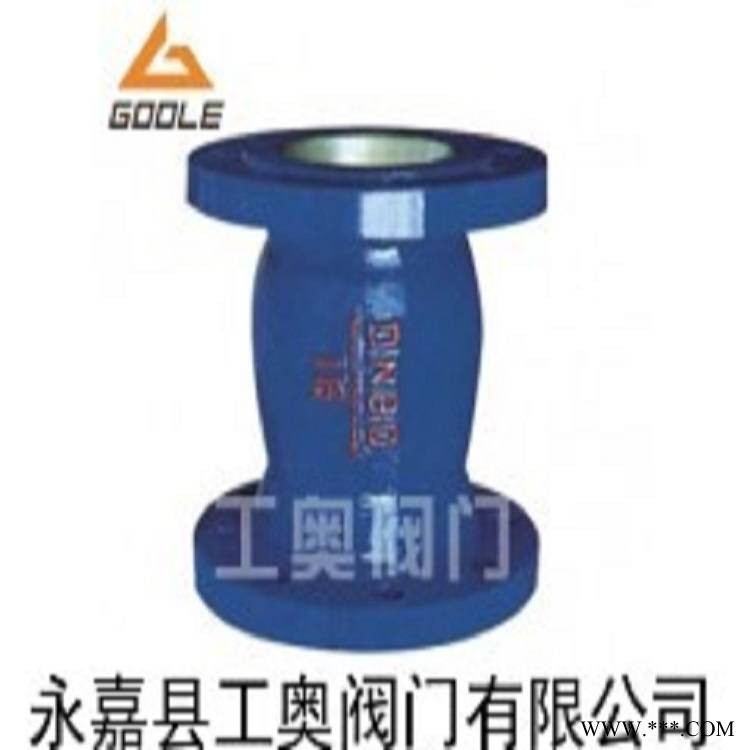

H42X静音式止回阀相对于本公司41型同一系列产品属于新开发，其在运行对管道控制止回的过 程当中兼有静音效果，特别适合在住宅、高层建筑、办公楼等对噪音较求较高的地方应用，其组成部分主要是阀体、阀座、导流体、阎瓣、轴承及弹簧等主要零件组 成，内部流道采用流线型设计压力损失小。阀瓣启闭行程很短停泵时可快速关闭防止巨大的水锤声具有静音关闭的特点。该阀主要用于给排水、消防、暖通系统可 安装于水泵出口处以防止倒流及水锤对泵的损害。
一、H42X静音式止回阀技术参数：
| 型号 | DRVZ-10 | DRVZ-16 | DRVZ-25Q | |
| 公称压力 | PN1.0MPa | PN1.6MPa | PN2.5MPa | |
| 公称通径 | DN50-350mm | |||
| zui高工作压力 | 1.0 MPa | 1.6 MPa | 2.5 MPa | |
| 密封试验压力 | 1.0 MPa | 1.6 MPa | 2.5 MPa | |
| 壳体试验压力 | 1.5 MPa | 2.4 MPa | 3.75 MPa | |
| 主要 零件 材料 |
阀体、导流体 | 灰铸铁 | 球墨铸铁 | |
| 阀座、轴承、阀瓣、轴 | 铝青铜或铭不锈钢 | |||
| 弹簧 | 不锈钢 | |||
二、H42X静音式回阀规格尺寸：
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
L |
110 |
120 |
150 |
180 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
