品牌:工奥阀门
起订:1个
供应:10000个
立即购买
| 产品特性 : | 质量保障 | 品牌 : | 工奥阀门 |
| 型号 : | J61TC | 连接形式 : | 焊接 |
| 材质 : | 陶瓷 | 公称通径 : | DN80 |
| 3C阀门类别 : | 工业 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 大型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀杆 | 类型(通道位置) : | 直通式 |
| 规格 : | DN80 |
一、J61TC陶瓷截止阀产品概述
陶瓷截止阀主要采用陶瓷阀座、陶瓷阀芯构造。陶瓷阀芯由流线型节流锥，陶瓷密封圈、软密封圈和弹性橡胶环组成，利用流线型节流锥调节流道面积，达到流量调节目的；阀芯采用软质、硬质双重密封，大大提高密封性能，可达零泄漏；流线型节流锥的延伸面包容阀芯软密封面，介质沿锥面斜向流动，可避免直接冲刷阀芯密封面。工业陶瓷节流截止阀采用特种陶瓷密封材料，使阀寿命延长数倍。
二、J61TC陶瓷截止阀结构说明
陶瓷截止阀的构造与普通截止阀无异，其启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。一般只适用于全开和全关，不允许作调节和节流。由于其阀座和阀球系采用结构陶瓷制品，其精确度和耐磨性不受冷热膨胀系数影响，在恶劣环境和流体之下，更有良好的操作性和使用寿命。
三、J61TC陶瓷截止阀产品特点
1、所有与介质接触的部分均为结构陶瓷材料,其化学稳定性及硬度极高（ 洛氏硬度HRC90）,仅次于金刚石, 因此，本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能，且隔热性能好、热膨胀小。
2、陶瓷良好的耐磨性,让本阀经久耐用,可靠性极高, 使用寿命长,是钛合金阀和蒙乃尔阀的2-4倍。
3、用于高硬度的颗粒介质，或有软颗粒但又有腐蚀的介质中，本阀门具有*的优势，也是*合适此类介质的阀门，目前已广泛用于电厂的烟气脱硫系统、除渣系统以及燃烧系统：碱厂的盐水、蒸馏工序；造纸厂的纸浆控制系统等。
四、J61TC陶瓷截止阀零件材质
| 阀 体 | 25 WCB | 12Cr1MoV | ZGCr5Mo | ZG1Cr18Ni9Ti |
| 阀 盖 | 25 WCB | 12Cr1MoV | ZGCr5Mo | ZG1Cr18Ni9Ti |
| 阀 板 | 25 +工程陶瓷 | 25Cr2Mo+工程陶瓷 | ZGCr5Mo+工程陶瓷 | ZG1Cr18Ni9Ti+工程陶瓷 |
| 阀 座 | 工程陶瓷 | 工程陶瓷 | 工程陶瓷 | 工程陶瓷 |
| 阀 杆 | 2Cr13 | 25Cr2MoV | 25Cr2MoV | 1Cr18Ni9Ti |
| 阀杆螺母 | ZCuA110Fe3 | ZCuA110Fe3 | ZCuA110Fe3 | ZCuA110Fe3 |

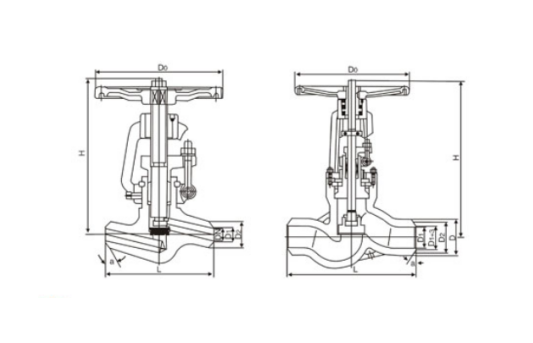

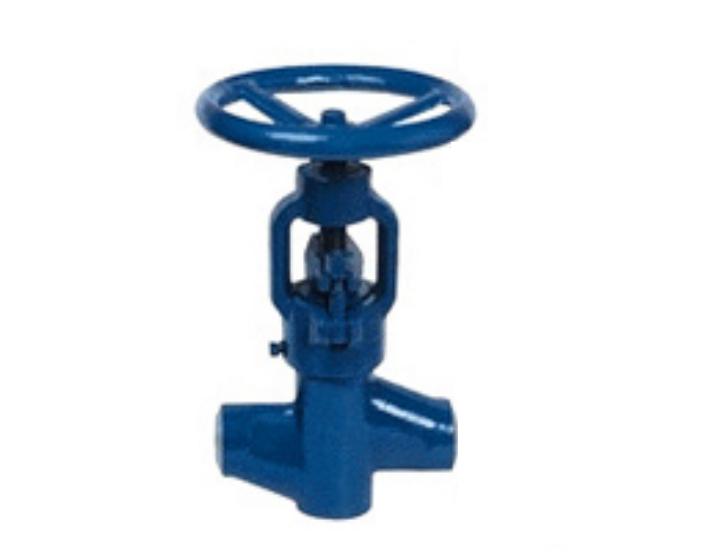

五、J61TC陶瓷截止阀实物图及结构图
