品牌:工奥阀门
起订:1个
供应:10000个
立即购买
| 产品特性 : | 质量保障 | 品牌 : | 工奥阀门 |
| 型号 : | Y型 | 连接形式 : | 法兰 |
| 材质 : | 碳钢 | 公称通径 : | DN80 |
| 3C阀门类别 : | 工业 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 德标 | 外形 : | 大型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 类型(通道位置) : | 二通式 |
| 规格 : | DN80 |
德标Y型波纹管截止阀产品概述：
德标Y型波纹管截止阀是公司引进德国先进技术，采用先进的金属波纹管密封技术制造，高性能金属波纹管，波纹管密封截止阀采用波纹管密封的设计，完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，不但提高了使用能源效率，增加了生产设备的安全性，减少了维修费用及频繁的维修保养，还提供清洁安全工作环境。广泛应用于：石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、食品等工业。
德标Y型波纹管截止阀结构特点：
1、产品结构合理、密封可靠，双重坚固耐用的波纹管密封设计（波纹管+填料），保证阀杆的零泄漏。没有流体损失，提高工厂设备安全。并符合国际密封标准。
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观。
德标Y型波纹管截止阀设计制造：
制造标准Design standard: DIN EN 13709-2003
结构长度Face to face: DIN EN 1092-1：2002
法兰标准Flange ends: DIN EN 588-1:1995
试验标准Test ＆ lnspection: DIN EN12266 :2003
德标Y型波纹管截止阀主要零部件材质：
| 序号 | 名称 | 材质（可选） |
| 1 | 阀体 | GS-C25、GGG-40、1.4401 |
| 2 | 阀座 | 1.4301、Stellite |
| 3 | 阀瓣 | 1.4021、104401 |
| 4 | 轴销 | 1.4301、1.4401 |
| 5 | 阀杆 | 1.4021、1.4401 |
| 6 | 波纹管组件 | 1.4301、1.4401 |
| 7 | 垫片 | 柔性石墨+不锈钢 |
| 8 | 阀盖 | GS-C25、GGG-40、1.4401 |
| 9 | 六角螺母 | ASTM A194-2H、A194-8 |
| 10 | 双头螺栓 | ASTM A193-B7、A194-B8 |
| 11 | 填料 | 柔性石墨 |
| 12 | 压套 | 1C25、1.4401 |
| 13 | 定位片 | 1C25 |
| 14 | 阀母 | 铜合金、D2、BL2 |
| 15 | 手轮 | 碳钢 |
| 16 | 并帽 | 1C45 |

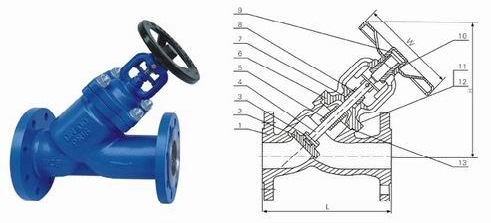

德标Y型波纹管截止阀结构图：
