| 产品特性 : | 质量保障 | 品牌 : | 工奥阀门 |
| 型号 : | J44W | 连接形式 : | 法兰 |
| 材质 : | 铜 | 公称通径 : | DN80 |
| 3C阀门类别 : | 工业 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 大型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀杆 | 形态 : | 角式 |
| 类型(通道位置) : | 直角式 | 规格 : | DN80 |

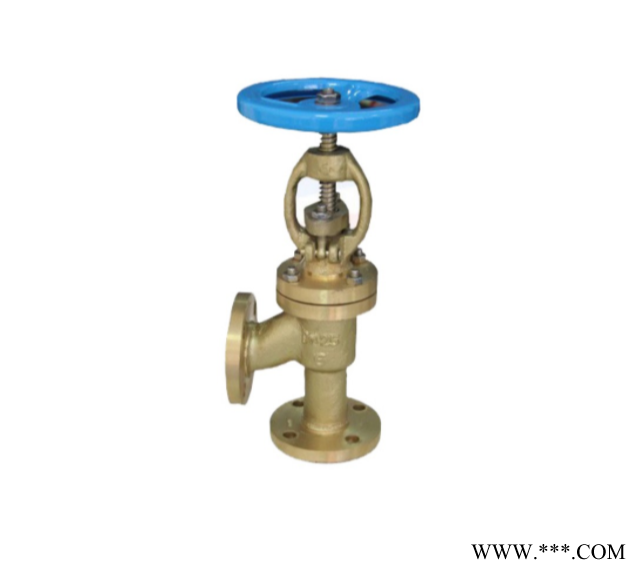

一、J44W铜角式截止阀性能规范
型号 |
公称压力PN(MPa) | 试验压力PS(MPa) | 工作温 度℃ |
工作压力PN(MPa) | 适用介质 | |
| 壳体 | 密封 | |||||
| J44W-16T | 1.6 | 1.6 | 2.4 | ≤120 | 1.6 | 水、蒸汽、油 |
| J44W-40T | 4.0 | 4.0 | 6.0 | ≤120 | 4.0 | |
二、J44W铜角式截止阀零件材质
| 零件名称 | 阀体、阀盖 | 阀 杆 | 阀杆螺母 | 填 料 |
| J44W-16T | 铜 | 不锈钢 | 青铜 | 夹铜丝石墨 石棉盘根 |
| J44W-40T | 铜 | 铬钢 |
三、J44W铜角式截止阀连接尺寸
| 型号 | 公称通径 DN（㎜） |
尺寸㎜ | 重量 （㎏） |
||||||||||
| L | D | D1 | D2 | D6 | b | Z-фd | D3 | H | h2 | Do | |||
| J44W-16T | 50 | 115 | 165 | 125 | 99 | - | 20 | 4-ф18 | - | 350 | 380 | 240 | 21.5 |
| 80 | 155 | 200 | 160 | 132 | - | 20 | 8-ф18 | - | 412 | 444 | 280 | 32 | |
| J44W-40T | 32 | 135 | 100 | 78 | 66 | 18 | 4-ф18 | 120 | 280 | 308 | 160 | 11.5 | |
| 40 | 140 | 110 | 85 | 76 | 18 | 4-ф18 | 135 | 330 | 354 | 200 | 15.5 | ||
| 115 | 160 | 125 | 100 | 88 | 20 | 4-ф18 | 150 | 350 | 380 | 240 | 21.5 | ||
四、J44W铜角式截止阀应用规范
| 遵循规范 | STANDARD |
| 设计与制造 | GB12233/GB 12235 |
| 结构长度 | GB 12221/JB96（长系列） |
| 结构长度 | GB78/JB79（GB、HG、SH） |
| 压力试验 | GB/T 13927 |
| 标志 | GB 12220 |
| 供货 | GB/T12252 |
