品牌:工奥阀门
起订:1个
供应:10000个
| 产品特性 : | 品质保证 | 品牌 : | 工奥阀门 |
| 型号 : | U46H、U41SM | 材质 : | 碳钢 |
| 连接形式 : | 法兰 | 公称通径 : | DN50-DN500 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 用途 : | 截止 |
| 类型(通道位置) : | 直通式 |

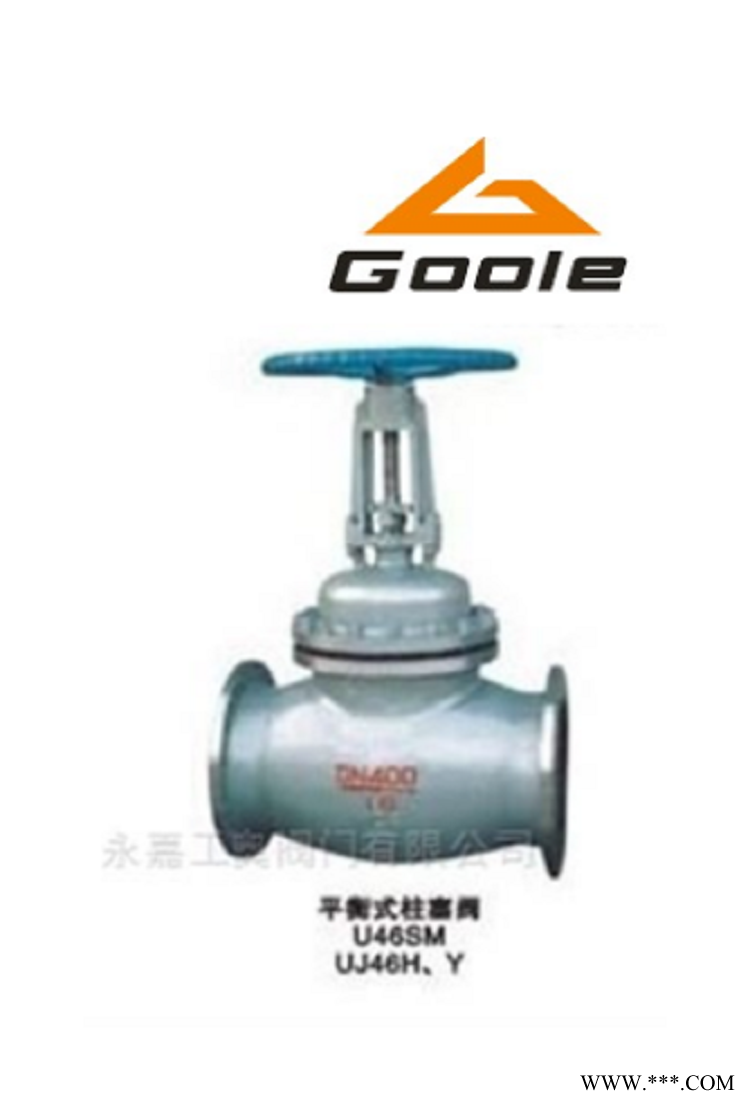

U46H、U41SM柱塞截止阀是由阀体、阀盖、阀杆、柱塞、导向、密封环、手轮等零件组成(如图)。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封，从而保证了阀门的密封性。
平衡式柱塞阀连接尺寸
U46SM-16C P R UJ467-16C P R
DN |
L |
D |
D1 |
D2 |
b |
Z-φd |
D0 |
150 |
480 |
280 |
240 |
210 |
24 |
8-23 |
400 |
200 |
600 |
335 |
295 |
265 |
26 |
12-23 |
450 |
250 |
650 |
405 |
355 |
320 |
30 |
12-25 |
500 |
300 |
750 |
460 |
410 |
375 |
30 |
12-25 |
560 |
350 |
850 |
520 |
470 |
435 |
34 |
16-25 |
640 |
400 |
914 |
580 |
525 |
485 |
36 |
16-30 |
750 |
450 |
987 |
640 |
585 |
545 |
40 |
20-30 |
带伞齿轮转动 |
500 |
987 |
705 |
650 |
608 |
44 |
20-34 |
平衡式柱塞阀连接尺寸
U46SM-25C P R UJ467-25C P R
DN |
L |
D |
01 |
D2 |
b |
Z-φd |
DO |
150 |
480 |
300 |
250 |
218 |
30 |
8-25 |
400 |
200 |
600 |
350 |
310 |
278 |
34 |
12-25 |
450 |
250 |
650 |
425 |
370 |
332 |
36 |
12-30 |
500 |
300 |
750 |
485 |
430 |
390 |
40 |
16-30 |
560 |
350 |
850 |
550 |
490 |
448 |
44 |
16-34 |
640 |
400 |
914 |
610 |
550 |
505 |
48 |
16-34 |
750 |
450 |
987 |
660 |
600 |
555 |
50 |
20-34 |
带伞齿轮转动 |
500 |
987 |
730 |
660 |
610 |
52 |
20-41 |
柱塞截止阀的密封圈材料
本体 |
堆焊 |
||||
304 |
316 |
Monel |
507钼 |
钴铬钨 |
钴铬钼 |
柱塞截止阀的上密封圈材料
聚四氟乙烯 |
含氟柔性石墨 |
对位聚苯 |
含碳纤维柔性石墨 |
柱塞截止阀的阀体材料
铸钢 |
不锈钢 |
含钼不锈钢 |
蒙乃尔 |
WCB |
CF8(304) |
CF8M(31 6) |
柱塞截止阀结构图
