品牌:工奥阀门
起订:1个
供应:10000个
立即购买
| 产品特性 : | 质量保障 | 品牌 : | 工奥阀门 |
| 型号 : | NKJ61H/Y | 连接形式 : | 焊接 |
| 材质 : | 铬不锈钢 | 公称通径 : | DN100 |
| 3C阀门类别 : | 工业 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 大型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 类型(通道位置) : | 二通式 |
| 规格 : | DN100 |

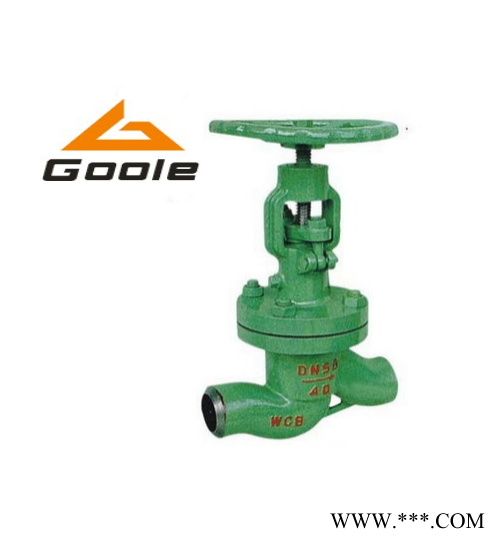

一、NKJ61H/Y真空截止阀结构特点：
1、 真空隔离截止阀主体采用铸锻结构，具有平行双密封副半强制双向密封，密封面到位运动和楔形块楔紧运动分步作用，实现零泄漏。
2、密封面之间摩擦系数小，起闭方便，而且，密封面的磨损有自动补偿功能。
3、结构简单，紧凑，检修方便，使用寿命长。
4、阀盖填料室设有真空密封机构，具有自胀押金压紧作用，并且，各连接面采用高强膨胀材料密封，使系统与大气隔离，具有很好的真空密封性能。
5、本系列阀门连接形式分为法兰连接、焊接连接两种，驱动方式为手动、电动两种。
6、该系列阀门适用于工作温度≤425℃和≤550℃，工作介质为水、空气、蒸汽的管路上，作为起闭装置。尤其适用于火电厂汽机冷凝和真空负压系统，起到真空密封隔离作用.
二、NKJ61H/Y真空截止阀概述：
1、本真空截止阀按JB/T3595标准设计制造，满足电站设备配套使用要求。
2、设计了真空密封结构填料室，隔离真空可靠。
3、 阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤和耐磨性。
4、 法兰垫片采用复合材料，膨胀系数大，气密性能好，保证系统与大气隔离可靠。
5、 倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠。填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行
portant;"="">三、NKJ61H/Y 真空截止阀主要零件材料：
零件名称 |
阀体、阀盖 |
阀杆 |
阀瓣 |
密封面 |
阀杆螺母 |
填料 |
紧固件 |
NKJ61H-C型 |
25或WCB |
铬不锈钢 |
铬不锈钢 |
H：合金钢 |
铝青铜 |
膨胀复合石墨 |
优质碳钢 |
NKJ61Y-l型 |
铬钼钢 |
20CrlM01vA或38CrMoAlA |
12CrlMo 1VA |
Y：硬质合金 |
铬钼钢 |
四、NKJ61H/Y 真空截止阀结构图
