品牌:工奥阀门
起订:1个
供应:10000个
立即购买
| 产品特性 : | 质量保障 | 品牌 : | 工奥阀门 |
| 型号 : | QJ | 材质 : | 碳钢 |
| 连接形式 : | 螺纹 | 工作温度 : | 常温 |
| 压力环境 : | 常压 | 驱动方式 : | 手动 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 零部件及配件 : | 阀杆 | 用途 : | 调节 |
| 适用介质 : | 水 | 类型(通道位置) : | 直通式 |
一、QJ 气动管路截止阀应用规范
设计制造：GB/T 12224-1989；JB/T 7747-1995
连接形式：卡套式；内螺纹连接
结构特征：热锻压阀体；锥面密封；浮动阀瓣
阀门检验和实验：GB/T 13927-1992
材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定
二、QJ 气动管路截止阀性能规范
| 实验项目 | 压力值 |
|---|---|
| 公称压力 | 6.4 |
| 壳体实验 | 9.6 |
| 密封试验 | 7.0 |
| 气压试验 | 3.8 |
| 适用温度 | ≤180℃ |
| 适用介质 | 水、蒸汽、油品等 |
三、QJ 气动管路截止阀零件材质
| 型号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
|---|---|---|---|---|---|
| QJ-1 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | PTFE |
四、QJ 气动管路截止阀连接尺寸
| 规格 | Ф | L | H | Do | 重量（kg） |
|---|---|---|---|---|---|
| 6 | Ф6 | 54 | 58 | 42 | 0.2 |
| 8 | Ф8 | 54 | 58 | 42 | 0.2 |
| 10 | Ф10 | 72 | 67 | 50 | 0.3 |
| 12 | Ф12 | 72 | 67 | 50 | 0.3 |

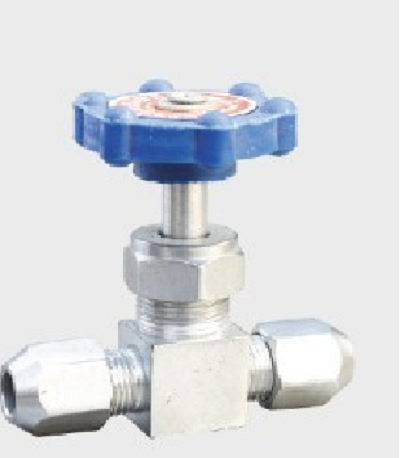

五、QJ 气动管路截止阀实物图及结构图
