品牌:工奥阀门
起订:1个
供应:10000个
| 产品特性 : | 质量保障 | 品牌 : | 工奥阀门 |
| 型号 : | J65HY | 连接形式 : | 焊接 |
| 材质 : | 碳钢 | 公称通径 : | DN50-DN350 |
| 3C阀门类别 : | 工业 | 适用介质 : | 水 |
| 压力环境 : | 高压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 大型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 类型(通道位置) : | 二通式 |
| 规格 : | DN100 |
一、简介：

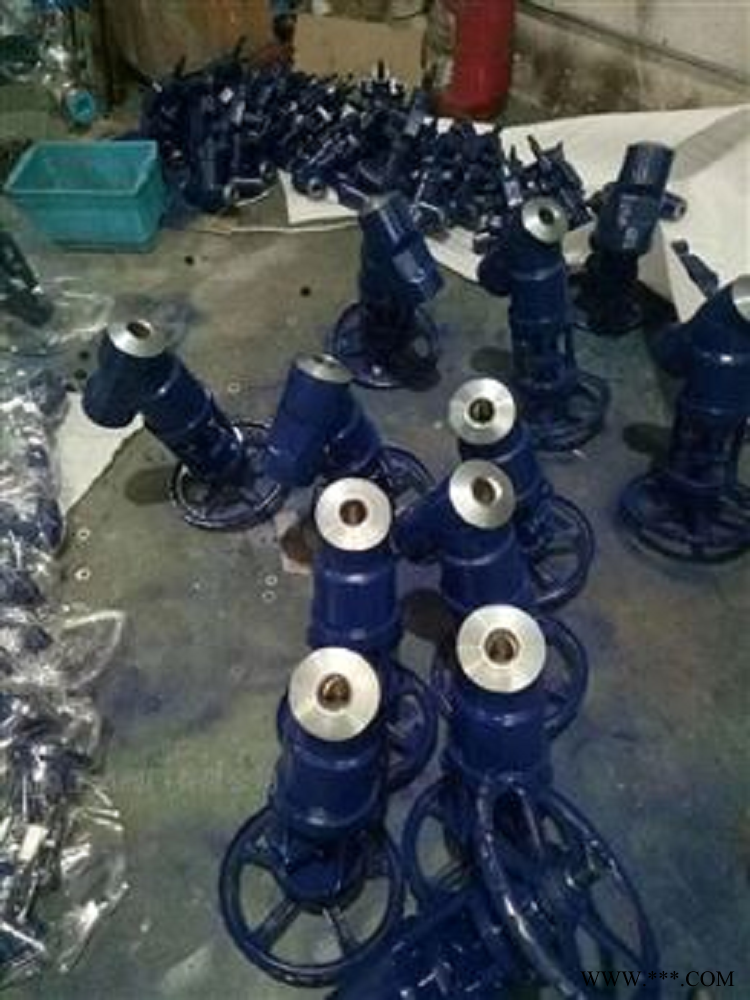

J65HY型截止阀阀杆和通道成一定角度，其阀座密封面与进出口通道有一定角度。截止阀使流体几乎不改变流动方向，是截止阀中流阻小的。广泛应用于石化、冶金、化工、电站、制药等行业。y型截止阀阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。
二、工作原理：
J65HY型截止阀是使用广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。它的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。截止阀只许介质单向流动，安装时有方向性。截止阀的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。
三、性能特点：
1、阀体为整体锻制而成，强度高，造型美观，材质可靠。
2、中腔采用自密封结构，压力越高，密封性越好。独特的不锈钢自密封圈，拆装方便，密封可靠。
3、阀杆表面经超强致密耐磨处理，耐磨耐蚀，启闭磨擦小，确保产品无外漏之虞。
四、技术参数：
型号 |
公称压力MPa |
1.6 |
|
J45H-16 |
试验压力MPa |
壳体 |
2.4 |
密封 |
1.6 |
||
工作温度 |
-30～180℃ |
||
使用介质 |
水 |
||
五、主要零件材料：
型号 |
阀杆、阀盖 |
灰铸铁 |
灰铸铜 |
J45H-16 |
阀杆、阀瓣 |
碳钢 |
|
阀杆螺母 |
铜 |
||
填料 |
石墨石棉盘根 |
||
六、产品种类：
1.按阀杆螺纹的位置分:外螺纹式、内螺纹式。
2.按介质的流向分：直通式、直流式。
3.按密封形式分：填料密封截止阀和波纹管密封截止阀。
直通式是常见的结构，但其流体的阻力大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。
波纹管密封截止阀采用波纹管密封的设计，完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，不但提高了使用能源效率，增加生产设备安全性，减少了维修费用及频繁的维修保养，还提供了清洁安全的工作环境。
