品牌:工奥阀门
起订:1个
供应:10000个
立即购买
| 产品特性 : | 质量保障 | 品牌 : | 工奥阀门 |
| 型号 : | SS-5PDF8-M8 | 材质 : | 碳钢 |
| 连接形式 : | 螺纹 | 工作温度 : | 常温 |
| 压力环境 : | 常压 | 驱动方式 : | 手动 |
| 标准 : | 美标 | 流动方向 : | 单向 |
| 零部件及配件 : | 阀杆 | 用途 : | 调节 |
| 适用介质 : | 水 | 类型(通道位置) : | 直通式 |
| 规格 : | DN10 |
一、SS-5PDF8-M8美标内外螺纹针型阀应用规范
设计制造：ANSI B16.34-1996
连接形式：NPT（M、F）内螺纹连接；SW承插焊连接
结构特征：锥面密封
阀门检验和实验：API STD 598-1996
材料：碳钢按ASTM A105-1991
不锈钢按ASTM A276-1992
二、SS-5PDF8-M8美标内外螺纹针型阀应用范围
当前针型阀广泛应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。
三、SS-5PDF8-M8美标内外螺纹针型阀性能规范
| 实验项目 | 压力值 |
|---|---|
| 公称压力 | PN |
| 壳体实验 | 1.5PN |
| 密封试验 | 1.1PN |
| 气压试验 | 0.6PN |
| 适用温度 | ≤180℃ |
| 适用介质 | 水、蒸汽、油品等 |
四、SS-5PDF8-M8美标内外螺纹针型阀零件材质
| 型号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
|---|---|---|---|---|---|
| SS-5PDF8-M8 | 20# | 20# | 2Cr13 | 20# | PTFE |
| SS304 | SS304 | SS304 | SS304 | ||
| SS304 | SS304 | SS316 | SS304 |
五、SS-5PDF8-M8美标内外螺纹针型阀外形尺寸
| 规格 | NPT | L | L1 | H | D0 | 重量（kg） |
|---|---|---|---|---|---|---|
| DN6 | 1/4 | 50 | 66 | 82 | 57 | 0.5 |
| DN10 | 3/8 | 50 | 66 | 82 | 57 | 0.5 |
| DN15 | 1/2 | 68 | 88 | 90 | 63 | 0.7 |

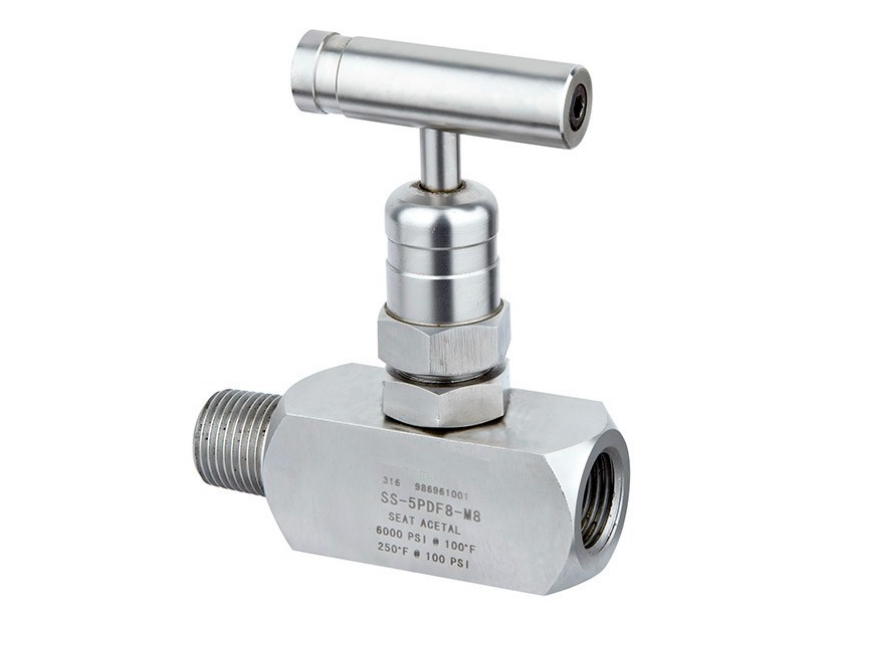

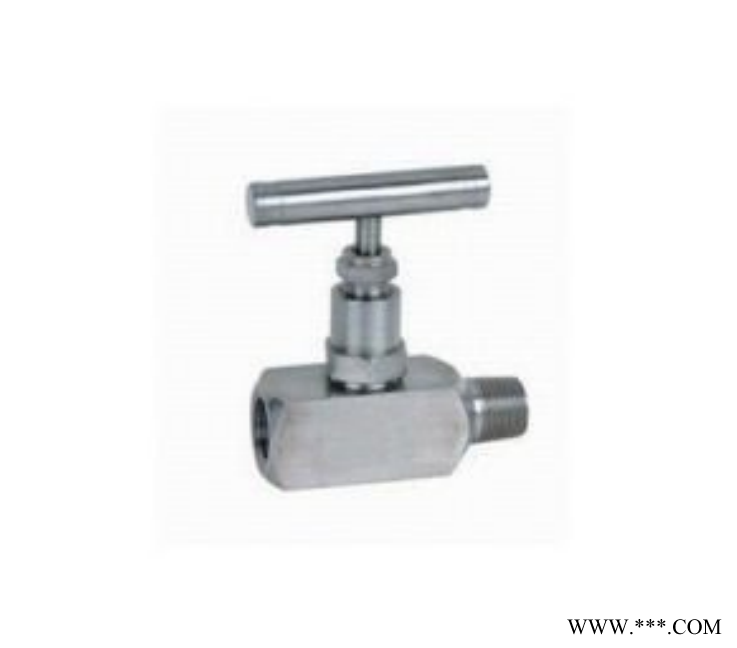

六、SS-5PDF8-M8美标内外螺纹针型阀实物图及结构图
